Дарсонваль – аппарат, который может все!

Каждый человек стремится сохранить здоровье и красоту на долгие годы. В погоне за этой целью может быть перепробовано множество способов. Один из них — аппарат под названием «дарсонваль».


Дарсонваль — физиотерапевтический аппарат, воздействующий на кожу силой переменного тока. Аппарат назван в честь своего изобретателя — французского врача Жака Дарсонваля. Метод дарсонвализации применяется с конца XIX века. Принцип работы дарсонваля заключается в воздействии на ту или иную область тела высокочастотными маломощными токами высокого напряжения. Ток проводится через специальный стеклянный электрод. В процессе работы происходит ионизация воздуха, вокруг аппарата появляется озон, следствием чего является выраженный антибактериальный эффект. Также улучшается кровообращение, лимфоток и обменные процессы в тканях.

Варианты использования


Существует два способа проведения процедуры дарсонвализации в домашних условиях: контактный и бесконтактный.

Из названия следует, что электрод либо прикладывается к коже и скользит по ней в непосредственном контакте, либо между электродом и кожей сохраняется небольшая дистанция, что провоцирует возникновение искр, провоцируя возникновение озона. В дерматологии контактный метод применяется для восстановления увядающей кожи, способствует сокращению морщин, улучшению цвета лица, нормализации работы сальных желез.

Благодаря более мощному заряду, бесконтактный метод имеет более широкое применение. Обладая антисептическим эффектом, этот метод способствует дезинфекции кожи, заживлению ранок, удалению гнойничковых образований, восстановлению структуры кожи. Также он способен обезболивать, поэтому применяется в качестве анестетика.

Показания к применению


Аппарат широко применяется в различных областях косметологии и дерматологии:

  • возрастные изменения кожи, потеря тургора;

  • атопический дерматит

  • излишняя работа сальных желез

  • проблемная кожа

  • акне

  • экзема

  • лишай

  • кожный зуд

  • рубцы и шрамы

  • отеки


Возможно применение дарсонваля в ряде других заболеваний:

  • варикоз

  • трофические язвы

  • артрит

  • гайморит

  • трахеит

  • целлюлит любой стадии

Аппарат имеет ряд противопоказаний, перед применением необходимо консультироваться с врачом.

Способ применения


Перед применением процедуры кожу необходимо очистить. Обрабатываемый участок кожи должен быть чистым и сухим. Ни в коем случае нельзя использовать лосьоны, содержащие спирт — возможен ожог.


В комплекте с аппаратом любой фирмы всегда есть несколько насадок, предназначенных для разных участков тела. С назначением каждой из них можно ознакомиться в инструкции. Выбрав нужную насадку, необходимо отрегулировать интенсивность импульсов. Для первой процедуры лучше выбирать минимальную и следить за собственными ощущениями, со временем увеличивая мощность.

При обработке лица контактным или бесконтактным способом необходимо перемещать электрод по массажным линиям: от центра лба к вискам, от подбородка к вискам, от носа к вискам.

Процедура длится 10-15 минут. Для достижения эффекта необходимо провести не менее 10 процедур. После дарсонвализации можно воспользоваться увлажняющим кремом или сделать успокаивающую маску.


Забота о красоте, молодости и здоровье начинается до того, как эти качества начнут исчезать. И при правильном применении аппарат Дарсонваль может помочь сохранить цветущий вид и хорошее самочувствие.




Дарсонваль и дарсонвализация — покупка для дома и офиса

История и описание метода дарсонвализации.

Аппарат Дарсонваля с легкостью можно применять в домашних условиях для оздоровления. Проведение этой косметологической и лечебной процедуры не занимает много времени и не требует специальной подготовки и дорогостоящих компонентов.

Дарсонвализация

Дарсонвализация — это лечебное воздействие переменным током высокого напряжения на тело человека через наполненный газом стеклянный электрод. Воздействие происходит импульсными переменными синусоидальными токами высокой частоты (110-400 кгц), высокого напряжения (около 20 кВ), но малой силы (до 100-200 мА).

Метод дарсонвализации в электротерапии назван по имени французского физиолога Жака Арсения д`Арсонваля (Jaques-Arsene d’Arsonval). Также по имени этого французского физиолога называют прибор для дарсонвализации — Дарсонваль. Часто Дарсонваль ошибочно называют Дарсенвалем, Дорсенвалем, Дарсанвалем и т.д.

Благодаря применению аппарата Дарсонваля улучшается кровообращение, активизируются биохимические обменные процессы в коже и под ней, усиливается питание тканей и снабжение их кислородом, понижается порог чувствительности болевых рецепторов к внешним раздражениям, что обеспечивает обезболивающий эффект. При дарсонвализации изменяются физико-химические процессы в тканях, в результате при местной Дарсонвализации улучшается деятельность центральной нервной системы, трофика тканей, обменные процессы, повышается активность лейкоцитов.
При регулярном использовании аппарата Дарсонваля улучшается деятельность центральной нервной системы, в частности сон, работоспособность; нормализуется тонус сосудов; проходят головные боли, усталость; повышается иммунитет организма.

Различают местную и общую дарсонвализацию.

Местная дарсонвализация основана на подведении высокого напряжения к коже через вакуумный электрод, в котором воздух либо разрежен, либо выкачан полностью. Небольшое напряжение, вызывающее ионизацию воздуха, способствует развитию тихого электрического разряда и широко применяется при контактной методике воздействия. При увеличении напряжения возникает вторичная самостоятельная ионизация воздуха с образованием искрового разряда как с местными тканевыми изменениями, так и с эффектом прижигания мощной искрой при высокой температуре, что используется как дистанционный метод воздействия (прижигание сосудов, пустул, лифтинговая методика). Тихий разряд, а в большей степени искровой оказывают бактерицидное действие.

Местную дарсонвализацию применяют при невралгии, неврите слухового нерва, миалгии, головных болях, кожном зуде, вагинизме, при варикозном расширении вен голени, геморрое, незаживающих ранах и язвах, обморожениях 1-й и 2-й степеней и особенно часто как средство косметики, избавление от угревой сыпи, омоложение при увядающей кожи лица.

Показания для применения аппарата Дарсонваля:

1. Косметология и дерматология.
угревая сыпь
нечистая кожа, гнойнички, воспалительные инфильтраты.
зрелая кожа со сниженным тургором, дряблостью и наличием морщин.
бледная со сниженным питанием кожа.
жирная пористая кожа.
Псориаз (чешуйчатый лишай)
Зуд кожи
Экзема
Лишай красный плоский
Красный зернистый нос
Эритема
аллергический кожный зуд,
келоидные и послеоперационные рубцы,
герпетические высыпания
послеоперационные отеки и инфильтраты,
нейродермиты
все стадии и типы целлюлита.
2. Проблемы с ростом волос
преждевременное выпадение волос, себорейная аллопеция и другие виды облысения,
стимуляция роста волос и укрепление волосяных луковиц.
Противопоказания к применению аппарата Дарсонваля

Применение аппарата Дарсонваля противопоказано в следующих случаях:
Кровотечения и нарушения свертываемости крови
Злокачественные новообразования
Эпилепсия
Кардиостимулятор
Беременность
Индивидуальная непереносимость электрического тока
Выраженные формы купероза (сетка расширенных красных сосудов на лице)
Гирсутизм (нежелательный избыточный рост волос на лице)
Лихорадка
Активный туберкулез легких
Тромбофлебит
Аритмия сердца
Примеры использования Дарсонваля.

Лечение угревой сыпи, прыщей с помощью аппарата Дарсонваля. Причиной угревой сыпи, прыщей является кожное сало, которое выделяется в большом количестве, затем меняется состав кожного сала — оно загустевает (нарушения эндокринной системы, обмена веществ), образуя комедоны, которые в свою очередь закупоривают проток. Если в закупоренный проток попадают пропион-бактерии (акне) и стафилококки, что приводит к возникновению угрей и прыщей.

Дарсонваль может помочь в лечении угревой сыпи, прыщей:

1. Аппарат Дарсонваля уменьшает выделения кожного сала. При этом надо водить электродом от центра подбородка к уху в соответствующие стороны, от центра носа к уху также, от центра лба к уху, то есть по массажным линиям. Технология процедуры — насадкой грибком водить под углом к поверхности кожи лица (одна сторона грибка должна касаться поверхности кожи, а противоположная должна быть приподнята на 3-5 мм над поверхностью кожи), при этом вы должны ощущать покалывания средней интенсивности, через день по 7-10 минут. Курс — 10-15 процедур с помощью аппарата Дарсонваля, 2 недели перерыв, следующий курс по лечению угревой сыпи, прыщей.
2. Аппарат Дарсонваля уменьшает количество пропион-бактерий (акне). Если водить грибком над поверхностью кожи 3-5 мм, будут образоваться маленькие молнии и выделяться озон, насыщая кожу кислородом. Пропион-бактерии размножаются без доступа кислорода, поэтому когда мы озонируем кожу, создается неблагоприятная среда для развития бактерий.
3. Аппарат Дарсонваля приостанавливает развитие стафилококков, вытягивая их на поверхность кожи, чтобы они не развивались в срединных слоях кожи — бактериостатическое действие. Для этого берут насадку-палочку и, делая зазор между кожей и электродом 3-5 мм, дают большое напряжение (максимально которое может вытерпеть человек в течение 10-15 секунд, очень болезненное), держат электрод над каждым воспаленным элементом (угрем, фурункулом, прыщем) по 10-15 секунд. Процедура повторяется каждый день.

Профилактика появления морщин с помощью Дарсонваля

Различают 3 типа старения кожи:
морщинистый — от мелких до крупных морщин, чаще встречается у людей с плохим тургором кожи,
деформационный — тургор кожи хороший, морщин мало, но поплыл овал лица, так называемые «бульдожьи щечки».
комбинированный — и морщин много, и овал лица поплыл.
Ранние морщины могут появиться в результате тяжелых заболеваний внутренних органов, нервной системы, эндокринной системы (базедова болезнь, диабет и пр.). Необходимо обследоваться у врача и, если нужно, провести соответствующее лечение.

Методика проведения процедуры дарсонвализация с помощью аппарата Дарсонваля для улучшения тонуса кожи. Грибовидной насадкой надо водить от центра подбородка к уху в соответствующие стороны, от центра носа к уху также, от центра лба к уху, то есть по массажным линиям. При этом насадкой грибком водитть под углом к поверхности кожи (одна сторона грибка должна касаться поверхности кожи, а противоположная должна быть приподнята на 3-5 мм над поверхностью кожи), вы должны ощущать покалывания средней интенсивности, через день по 7-15 минут. Курс применения аппарата Дарсонваля — 10-15 процедур, 2 недели перерыв, следующий курс для профилактики морщин.

Дарсонваль будет способствовать более глубокому проникновению необходимых веществ, ускоряет заживление кожи и улучшение тонуса (борьба с морщинами) кожи, усиливает циркуляцию крови, что в свою очередь будет приводить к улучшению обмена веществ в коже в срединных ее слоях.

Источник: http://www.allaboutbeauty.ru

Оптимизируйте работу организма с помощью дарсонваля


Дарсонваль – это прибор, названный в честь своего изобретателя – французского врача-физиолога Жака Арсения д’Арсонваля, который использовался для физиотерапевтических процедур, а в последнее время стал популярным при лечении косметологических нарушений.


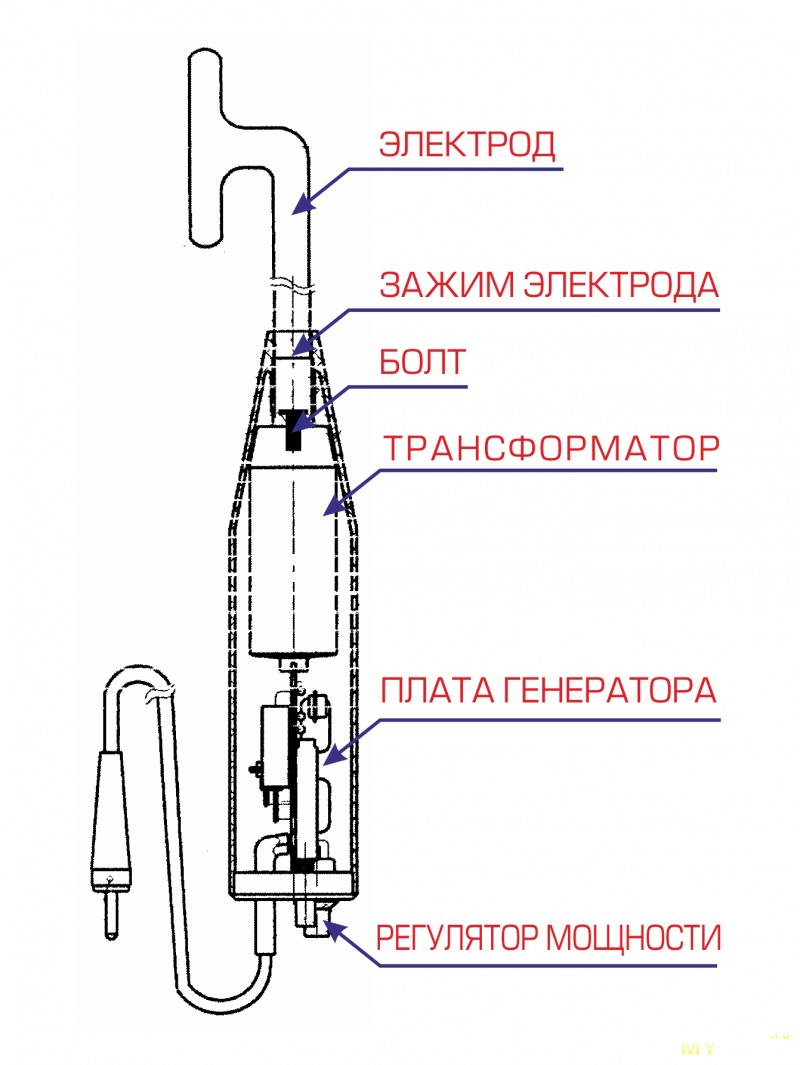

Принцип работы аппарата


Чтобы понять, что такое дарсонвализация, необходимо разобраться, какие принципы лежат в основе работы аппарата. Дарсонваль воздействует на ткани быстро затухающими импульсными токами высокой частоты и напряжения, но малой силы (Wiki).


Основные действующие составляющие:


  • Тепло;

  • Инфракрасные лучи;

  • Ультразвук низкой частоты;

  • Озон.


Аппарат генерирует коронарный электрический заряд, который проникает в подкожные слои, не нарушая целостности кожи. В подкожных тканях возникают электромагнитные колебания, которые благоприятно воздействуют на работу эндокринной системы, на интенсивность обмена веществ и кровообращения. Амплитуду напряжения на выходе можно изменять при помощи регулятора на корпусе трансформатора. Трансформатор и генератор соединены между собой шнуром. Для обработки различных поверхностей тела прибор комплектуется набором специальных электродов из стекла разной формы.


Основные действия


1. Местная дарсонвализация, когда электрод перемещается по поверхности кожи или слизистой, а также вводится в полость, например прямую кишку.


Контактная дарсонвализация предполагает перемещение электрода по сухой поверхности тела, воздействуя на него «тихим» разрядом.


Целью тихого разряда являются нервные окончания, в результате чего:


— Уменьшаются боли;


— Активируется кровообращение, повышается тонус венозных стенок, уменьшается сосудистый спазм, увеличивается приток артериальной и отток венозной крови. В результате активизации кровообращения, насыщение тканей питательными соединениями и кислородом увеличивается;


— Улучшается способность тканей восстанавливаться и обновляться;


— Улучшается тургор клеток, активируется микроциркуляция крови, уменьшается количество морщин, активизируются процессы омоложения кожи;


— Улучшается состояние луковиц волосяных, активизируются «спящие» луковицы, волосы уплотняются, улучшается их внешний вид


2. Дистанционная дарсонвализация проводится электродом, который движется над поверхностью тела на высоте до 2 см, в результате возникает искровый разряд.


Цель искрового разряда – кожные покровы. Под действием разряда на кожу на определенном расстоянии, происходит «прижигание», что позволяет использовать аппарат при лечении проблемной кожи. При пропускании тока через стеклянный электрод, образуется озон (О3), который обладает сильнейшим бактерицидным действием


3. Процедура в «клетке Дарсонваля» — общая индуктотерапия.


Сфера применения


Аппарат Дарсонваль купить необходимо при лечении следующих заболеваний:


1. Косметология:


— Морщины, дряблая кожа, уменьшение эластичности и тонуса кожи;


— Жирные волосы, выпадение волос, себорея, облысение;


— Жирная кожа лица, угревая сыпь, расширенные поры, акне;


— Новообразования – бородавки;


— Послеоперационные рубцы;


— Тонкая, сухая, чувствительная кожа;


— Дерматозы, сопровождающиеся зудом, псориаз, лишаи;


2. Варикоз, уменьшение венозного тонуса, ожирение;


3. Повышенная потливость стоп, ладоней, кожи лица. Благодаря способности понижать потоотделение, улучшает состояние кожи лица, тела, волос;


4. Лор-заболевания – фарингит, ларингит, отит, гайморит;


5. Патологии нервной системы – остеохондроз (уменьшает воспаление и болезненность), судороги, связанные с защемлением нервных окончаний и другие патологии;


6. Нарушения в половой сфере – простатит, импотенция;


7. Стоматологические патологии – гингивиты, стоматиты.


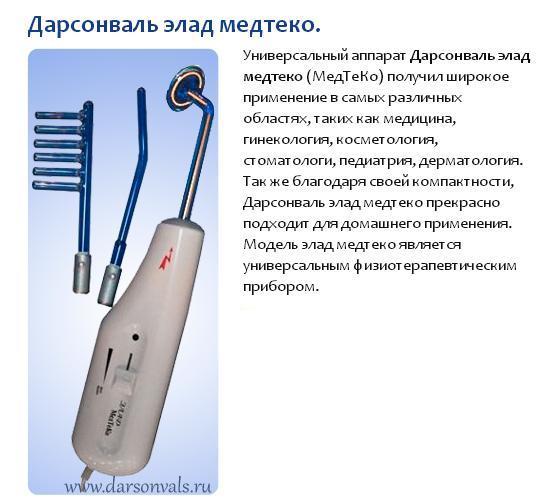

Комплектация прибора

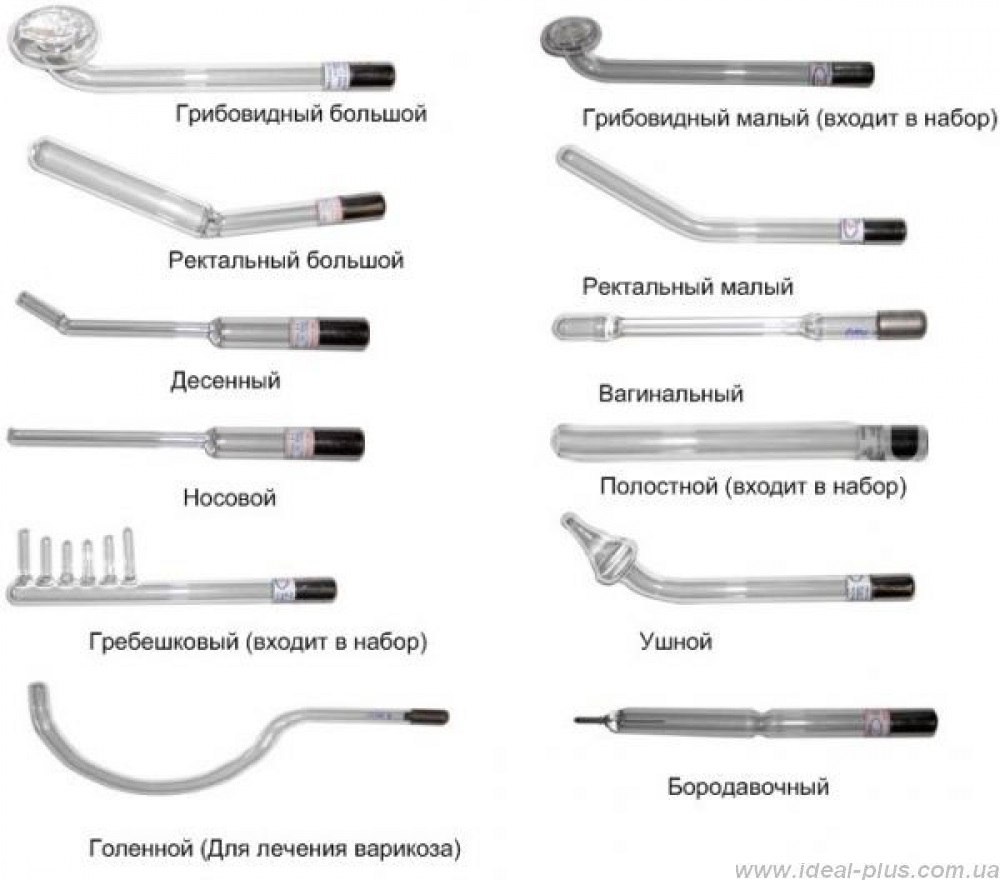

Аппарат Дарсонваль реализуется в комплекте с различными приспособлениями для проведения процедур.


  • Грибовидный, использующийся для больших площадей;

  • Полосной (ректальный или вагинальный) для обработки локальных участков и труднодоступных участков;

  • Гребешковый, который используется для обработки волосистой части головы;

  • Позвоночный, который имеет форму рогатки и используется для обработки изогнутых частей тела, шейного, грудного, поясничного, позвоночных отделов

  • Насадки ушные и носовые для лечения болезней органов слуха и обоняния.


Как выбрать аппарат


Разные модификации аппарата Дарсонваль отличаются мощностью и стабильностью создаваемого заряда, габаритами и комплектацией. Выбирая аппарат, надо учитывать для каких процедур он будет использоваться, так как импульсное напряжение аппарата лежит в пределах 2-15 кВ, а для каждой процедуры требуется определенная сила:


— Косметологические процедуры для улучшения состояния кожи в области глаз и век – 2-7 кВ;


— Обработку лица и волосистой части головы проводят при 7-12 кВ;


— Обработка воспалительных процессов на коже – гнойники, угревая сыпь, прыщи, проводится при значении напряжения – 12-15 кВ. Такое же напряжение используют при лечении остеохондроза и сосудистых заболеваний.


Как использовать аппарат


1. Установив необходимый электрод, аппарат включают в розетку;


2. Регулятор устанавливают в среднее положение, когда при касании к поверхности кожи, возникает коронный разряд;


3. При проведении местной контактной процедуры насадка должна скользить по сухой, присыпанной тальком коже;


4. При проведении дистанционной процедуры электрод перемещают над поверхностью тела на расстоянии 1-2 см;


5. Когда процедура закончена, переключатель устанавливают в крайнее левое положение и выключают прибор.


Где приобрести

Выбрать аппарат необходимой модели, приобрести ее, а также заказать доставку можно в сети «Ваше здоровье», где представлены аппараты разных классов, размеров, комплектации. Здесь также можно отдельно купить дарсонваль недорого насадки для разных процедур. Приобретая аппарат с минимальным набором насадок, а потом, докупив только необходимые, можно значительно сэкономить.

Аппарат Дарсонваль для кожи и лица US MEDICA

Описание US MEDICA Дарсонваль

Полноценный подход к здоровью и красоте

Импульсный массажер для кожи лица, тела и волос Дарсонваль – это абсолютная инновация в области косметологии. Принцип работы данного прибора заключается в воздействии на кожу переменного высокочастотного импульсного тока, способного решать любые проблемы с кожей. Используя массажер дарсонваль, вы можете быстро и качественно вернуть молодость и естественную красоту кожи в домашних условиях.

Ключевые особенности:

  • лечение прыщей и воспалений на коже;
  • эффективная борьба с целлюлитом;
  • лечение волос от выпадения и перхоти;
  • избавление от морщин и рубцов;
  • лечение варикоза.



Видео отзыв


Для лица и тела

Для точечного воздействия. Данный электрод применяется для лечения локальных воспалений и угрей на коже. Данный электрод имеет самую высокую частоту импульсного тока.



Для волос

Для процедур по уходу за кожей головы и волосами. Данный электрод (насадка расческа) используется для лечения выпадения волос и себореи, процедуры дарсонвализации улучшают общее состояние волос, нормализуют обмен веществ сальных желез кожи головы и стимулируют интенсивный рост волос.

Использовать аппарат для волос дарсонваль можно в следующих случаях:

  • для борьбы с усиленным выпадением волос как женщинам, так и мужчинам;
  • для активизации роста волос;
  • для лечения перхоти;
  • для избавления от излишней сальности;
  • для борьбы с сухими и ломкими волосами



Для лица и тела

Для процедур по уходу за кожей лица и тела. Благодаря уникальной форме данного электрода можно самостоятельно регулировать площадь воздействия от точечного до обширного. Электрод также идеален для проведения процедур в труднодоступных частях тела.

Использовать аппарат дарсонваль для лица можно в следующих случаях:

  • для избавления лица от морщин
  • для избавления лица от прыщей
  • для омоложения лица
  • для избавления лица от мешков под глазами
  • для чистки лица
Для тела

Для проведения процедур на более широких частях тела: руках, ногах, бедрах, ягодицах. Данный электрод применяется для избавления от целлюлита, варикозного расширения вен, остеохондроза и многих других заболеваний.



Широкий спектр применения

US MEDICA Darsonval – это уникальный прибор для проведения эффективных процедур местной дарсонвализации, с помощью которого можно решать целый ряд эстетических проблем.





В основе работы дарсонваля лежит метод воздействия импульсных токов, который уже много лет не теряет свою актуальность в косметологии и медицине. С помощью данного прибора можно добиться высоких результатов в борьбе с целлюлитом, возрастными изменениями кожи, а также с воспалениями и прыщами. Максимальный эффект достигается после прохождения курса процедур, который составляет 10-15 раз. Регулярное применение аппарата позволяет улучшить кровобращение, активизировать ряд биохимических процессов, улучшить питание тканей кислородом, повысить иммунитет, улучшить функционирование нервной системы, в результате улучшается качество сна и повышается работоспособность.



Дарсонваль для лица отзыв косметолога

Порядок работы с аппаратом дарсонваль Ультратек СД-199

Электрические разряды, импульсный ток и другие действующие факторы местной дарсонвализации вызывают раздражение различных рецепторов, определяя тем самым возникновение общих или сегментарных рефлекторных реакций, а также приводят к локальным (в коже и слизистых оболочках) изменениям.

Под действием токов дарсонваля повышается порог чувствительности экстерорецепторов, прежде всего болевых, к внешним раздражителям, что дает обезболивающий эффект. Наряду с этим повышается порог восприятия тактильного, температурного и других видов раздражения. Это проявляется в хорошем противозудном действием фактора при кожных заболеваниях и болезнях наружных половых органов.

Один из наиболее характерных для местной дарсонвализационных эффектов — вегетососудистая реакция. Развивается по механизму аксон-рефлекса, она сопровождающаяся усилением микроциркуляции, расширением артериол и капилляров, устранением сосудистых спазмов, сни­жением артериального давления, изменением сосудистой проницаемости. Одновременно улучшается деятельность венозной системы, повышается тонус стенок вен, уменьшается венозный стаз и усиливается венозный от­ток.

Искровой разряд приводит к возникновению в коже очагов микронекрозов, что сопровождается стимуляцией фагоцитоза и выделением биологически активных веществ и медиаторов, а затем и их ингибиторов. Поступающие в кровь продукты белкового распада стимулируют гуморальное звено иммунитета, обменные и трофикорегенераторные процессы. Кроме того, искровой разряд и об­разующиеся в околоэлектродном пространстве озон и окислы азота способны оказывать бактериостатический и бактерицидный эффекты.

Местная дарсонвализация устраняет ишемию тканей, улучшает их питание и снабжение кислородом, что благо­приятно сказывается на течении регенераторных и дистрофических процессов. В связи с указанным метод широко используется для лечения различных язвенных, ране­вых, дегенеративно-дистрофических процессов и заболеваний кожи и слизистых оболочек.

Местная дарсонвализация повышает тургор и эластич­ность кожи, стимулирует пролиферативную активность зародышевых клеток волосяной луковицы, усиливает рост волос, предупреждает развитие морщин и выпадение во­лос. Активное влияние дарсонвализации на состояние ко­жи объясняет ее широкую популярность в дерматологии и косметологии.

Методу присуще антиспастическое действие, которое проявляется не только в прекращении спазма сосудов и сфинктеров, но и в уменьшении обусловленных ими болей.

Дарсонвализация повышает работоспособность мышц, стимулирует образование костной мозоли, улучшается функциональное состояние различных органов и тканей.

Аппарат Дарсонваль: что это такое

В медицине и косметологии аппарат Дарсонваль применяют для сохранения молодости и красоты, ухода за телом и лечения различных болезней. Многие клиники и косметические салоны предлагают услугу дарсонвализации, при этом гарантируют эффект и качество услуги. Мы разберемся, может ли аппарат Дарсонваль применяться для домашнего использования, и какие  проблемы с его помощью можно устранить дома.

История создания прибора

Создал аппарат французский физиолог Дарсонваль в конце 19 столетия. Принцип действия прибора заключается в воздействии на кожу и органы коротких импульсных высокочастотных токов. Ученый Жан Арсен д’Арсонваль занимался вопросом воздействия переменного тока на организм человека, и сделал вывод о положительном влиянии электромагнитных импульсом на циркуляцию крови, обогащение покровов кислородом.

Широко использовать дарсонваль начали в СССР. Постепенно конструкция громоздкого прибора усовершенствовалась, и сегодня мы получили изящный электрод и набор насадок для дарсонвализации. Современный аппарат дарсонваль это уникальный прибор, что в нем особенного, вы узнаете далее.

В результате воздействия на участок тела высокочастотного электрического тока происходит стимуляция биохимических и биоэлектрических процессов в организме. Процедура относится к физиотерапевтическим методам лечения с помощью электрического тока.

После замечательного открытия члена Французской академии наук были проведены дальнейшие исследования и разработаны две методики воздействия – дистанционный и контактный способ. При дистанционной обработке следует перемещать электрод на расстоянии от поверхности от 2 до 10 мм. Контактная дарсонвализация производится при непосредственном контакте стеклянной насадки с обрабатываемой поверхностью.

Технические характеристики

На каждый аппарат дарсонваль есть инструкция. В ней описаны технические характеристики и особенности применения прибора в зависимости от цели использования.

У прибора дарсонваль такие физические показатели:

  • напряжение переменного тока от 2 до 20кВ;
  • сила импульсного тока не более 0,02 мА;
  • частота тока 100 кГц.

Основные характеристики прибора можно изменять самостоятельно, воспользовавшись регулятором, расположенном на корпусе. Благодаря регулятору, импульсное напряжение прибора, мощность и частоту можно изменять в достаточно широком диапазоне.

Давайте разберемся, какая отметка на регуляторе напряжения должна стоять при:

  1. Борьбе с морщинами в области глаз и на веках.

Напряжение нужно выставить в пределах от 2 до 7 кВ.

  1. От выпадения волос и для дарсонвализации тела.

Среднее напряжение в пределах от 7 до 12 кВ.

  1. Лечит дарсонваль варикоз, остеохондроз, угревую сыпь.

Высокое напряжение от 12 до 15 кВ.

Аппарат дарсонваль может быть стационарным и компактным, что это такое рассмотрим ниже. Чаще всего стационарные, большие и объемные аппараты дарсонваля используют  в клиниках и салонах красоты. Стационарный аппарат дарсонваль представляет собой специальный блок, к которому подключают через удлинители различные электроды. Стационарный аппарат дарсонваль способен обслуживать непрерывный поток людей в течение дня.

Аппараты для домашнего пользования нагреваются быстрее, однако их применяют индивидуально. Они имеют пластиковый корпус, в который вставляют специальные насадки электрода. Для безопасной установки электродной насадки необходимо проследить, чтобы в держателе насадок была установлена прокладка из мягкой муфты из резины. Это обеспечит надежность крепления и продлит срок эксплуатации прибора.

Чтобы продлить срок службы прибора, следует использовать его в кратковременном режиме. После работы прибор должен остыть, затем можно включать его повторно.

Технические характеристики:

  • на предельной мощности аппарат может работать 20 минут, пауза между сеансами должна соответствовать 10 минутам;
  • срок эксплуатации электрода – 250 часов;
  • срок службы прибора – один год.

Сфера применения

Узнать, что это такое дарсонвализация и как импульсный переменный ток влияет на кожные покровы, поможет простой эксперимент. Достаточно обработать кожные покровы в течение 10 минут специальной насадкой – и оценить результат. Поверхность кожных покровов очистится от черных точек и станет менее жирной.

Сила тока при дарсонвализации очень мала, поэтому процедура не вызывает неприятных ощущений. Пациенты отмечают, что в ходе проведения дистанционной дарсонвализации, в месте воздействия аппарата происходит легкое приятное покалывание. Контактная процедура вызывает приятное ощущение тепла.

В результате дарсонвализации происходит выработка озона, который оказывает на обрабатываемый прибором участок, бактерицидное и противовоспалительное воздействие.

После процедуры на участке, который подвергается воздействию прибора, происходит усиление лимфотока и кровообращения, усиленная регенерация, восстановление функции сальных и потовых желез, очищение пор кожи.

Сфера применения аппарата Дарсонваль обширна и включает такие отрасли:

  • косметология – аппарат применяетсяпри угревой сыпи, язвах, фурункулезе, экземе, выпадении волос;
  • дерматология – грибковые заболевания, себорея, псориаз, лишай;
  • стоматология – пародонтоз, стоматит, гингивиты;
  • неврология – расстройство сна, мигрени неврит, невралгия;
  • уход за телом – целлюлит, растяжки и рубцы;
  • хирургия – тромбофлебит, патологическом расширении вен, восстановление после операций;
  • заболевания опорно-двигательного аппарата – остеохондроз, болезни суставов, артрит, радикулит;
  • заболевания дыхательной системы – бронхиальная астма, трахеит, ринит, гайморит, бронхит;
  • болезни пищеварительного тракта – гастрит, воспаление прямой кишки, геморрой;
  • урология – дарсонваль лечитхронический простатит;
  • гинекология.

Самые распространенные причины для применения Дарсонваля в домашних условиях

Широкий спектр возможностей аппарата Дарсонваль позволяет использовать его для лечения и профилактики.

Рассмотрим самые распространенные способы его применения:

  1. Уход за кожей лица.

Аппарат помогает избавиться от жирности кожи, применяется при лечении угревой сыпи. При остром воспалении кожных покровов на лице аппарат ускоряет процессы заживления и способствует снижению образования жира.

  1. Борьба с морщинами.

Аппарат Дарсонваль насыщает кожу кислородом, что благоприятно сказывается на цвете и тоне кожи. Постепенно мелкие морщинки становятся незаметными, а крупные приобретут нечеткие контуры и станут практически незаметными.

  1. Уход за волосами.

Раннее облысение является проблемой для мужчин и женщин. Чтобы ускорить приток крови к голове и стимулировать укрепление луковиц применяют дарсонваль электрический прибор.

  1. Антицеллюлитная программа.

Применяют данный аппарат для разглаживания кожи, рассасывания «апельсиновой корочки», улучшения тонуса кожных покровов. Эффект от процедуры дарсонвализации очевиден – кожа разглаживается и приобретает желаемую упругость.

  1. Избавление от варикоза.

Благодаря воздействию тока на стенки венозных сосудов, происходит их укрепление, что способствует избавлению от болезненной сеточки вен на конечностях.

  1. Для профилактики и лечения остеохондроза.

Благодаря курсу процедур можно восстановить функционирование нервных окончаний, укрепить сосуды, расположенные возле позвоночного столба и снять мышечный спазм, вызывающий болевые ощущения в области спины.

Волшебная палочка косметолога

Уникальный прибор для тела и лица – аппарат Дарсонваль оказывает тонизирующее и омолаживающее действие на кожу лица и шеи, помогает избавиться от косметологических проблем.

Аппарат Дарсонваль это уникальный прибор, который позволяет избавиться от бородавок, рубцов, повышенной потливости и излишнего жирообразования на коже головы. С помощью прибора можно повысить тонус в области кожи шеи, лица и зоне декольте.

Курсовое воздействие высокочастотного тока оказывает благоприятное воздействие на кожу лица, структуру волос и ресниц.

Применение аппарата для лица избавляет от сыпи, рубцов, морщин. Для этого на электрод надевают грибовидную насадку и круговыми мягкими движениями от носа к ушным раковинам, и ото лба к подбородку водите прибором по телу в течение 10 минут. Курс косметических процедур дарсонвализации лица включает от 20 до 25 сеансов.

После дарсонвализации волос происходит улучшение микроциркуляции кожи головы и укрепления волосяных луковиц. Для процедуры применяют гребешковую насадку. Длительность одной процедуры составляет десять минут. Направление движения электрода ото лба к затылочной области. Длительность курса дарсонвализации составляет от 10 до 20 процедур. В результате процедуры произойдет стимуляция роста волос , предотвращение ломкости и выпадения. Волосы дольше будут чистыми и аккуратными, приобретут здоровый блеск и силу.

С помощью аппарата Дарсонваль в домашних условиях за месяц можно изменить свою внешность, приобрести свежесть и красоту. Аппарат дарсонваль стоит не так дорого, если учесть его благоприятный эффект на кожу головы и волосы, лечебный эффект на внутренние органы и кожные покровы тела.

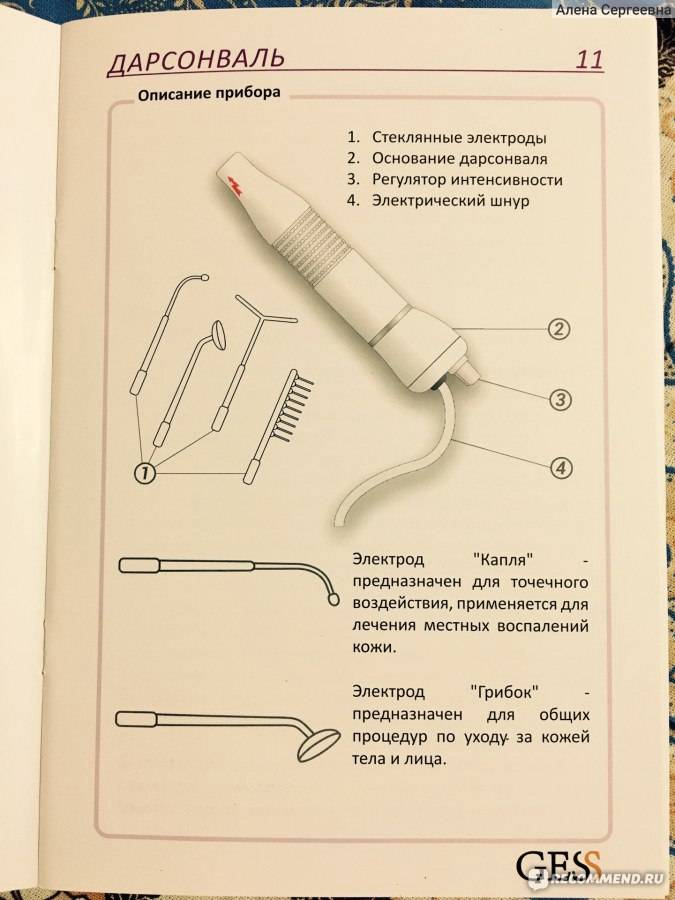

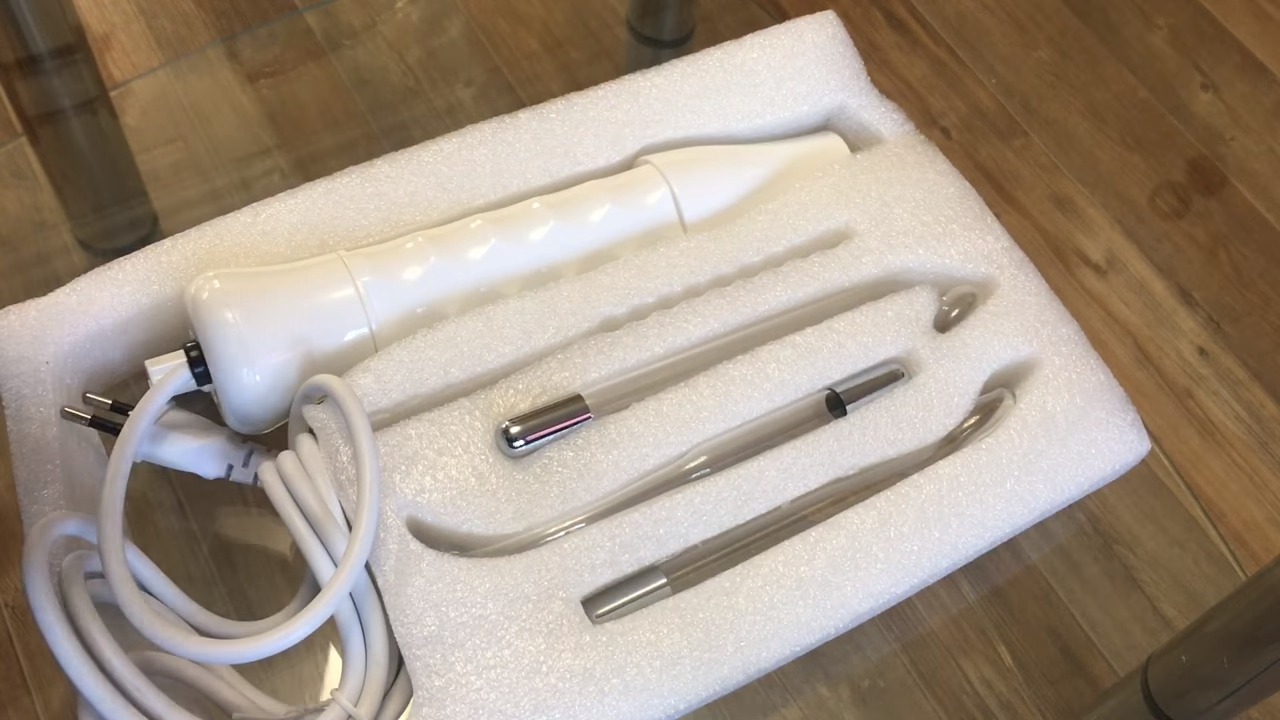

Описание и правила использования насадок

Узнать, что такое дарсонваль и как его применять в домашних условиях, поможет наше описание. Мы рассмотрим, как устроен аппарат дарсонваль, какие в нем есть насадки, для чего какая насадка используется.

В зависимости от того, на каком участке тела будет проводиться физиотерапевтическая процедура, выберут нужную насадку. Рассмотрим, как устроен дарсонваль и охарактеризуем все доступные виды насадок. В аппарате дарсонваль есть в комплекте около 5 насадок, стандартный набор включает 3 насадки. Насадка представляет собой электрод, наполненный газом. В результате эксплуатации насадок, они выходят из строя, происходит это после 250 часов работы.

Наименование, виды и характеристика насадок:

  • грибовидная маленькая – обработка зоны декольте и лица;
  • грибовидная большая – верхние и нижние конечности, спина;
  • полостная – для обработки внутренних поверхностей и точечного воздействия;
  • гребневидная – импульсный массажёр стимулирует рост и здоровье волос;
  • спинная, Т-образная – для воздействия на позвоночный столб;
  • ушная тонкая – для воздействия в области слухового прохода;
  • назальная – для обработки носовых ходов;
  • лепесток – для воздействия на небольшой участок, например лицо, область груди;
  • шарик – для точечного воздействия;
  • серповидная – для дарсонвализации конечности и сустава;
  • стоматологическая, для десен – для ротовой полости;
  • вагинальная – в гинекологии;
  • ректальная – применяется для физиотерапевтических процедур урологами и проктологами;
  • бородавочная – для обработки образований;
  • глазная – для дарсонвализации кожи век.

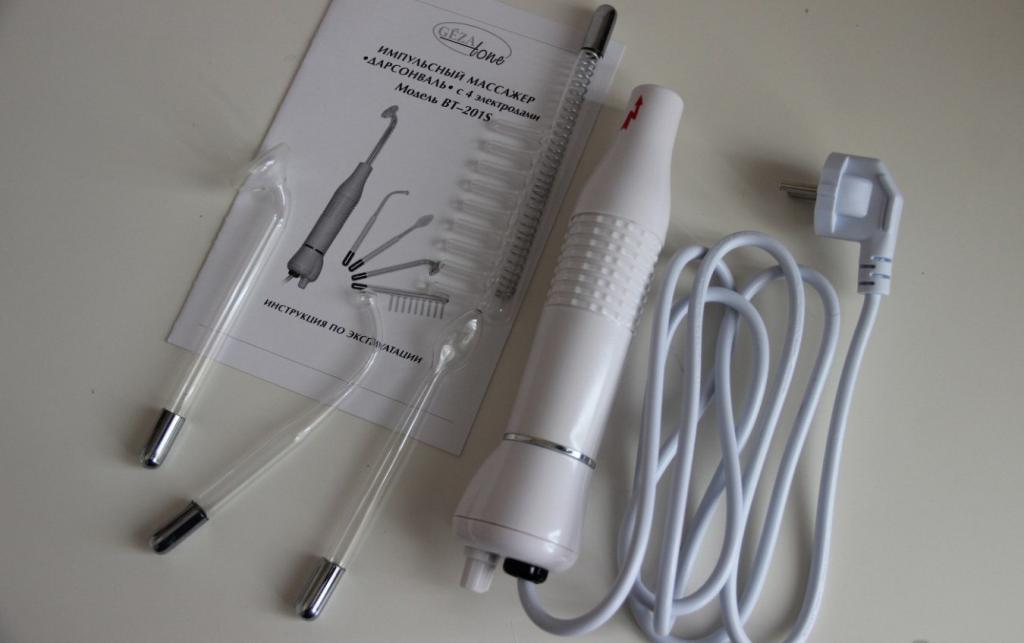

При выборе прибора следует обратить внимание на комплектацию и количество насадок. Аппарат дарсонваль помогут изучить картинки и фото, инструкции, описания от первого лица и отзывы покупателей.

К примеру, дарсонваль для тела можно доукомплектовать специфическими насадками для лечения и профилактики. На вопрос про дарсонваль аппарат — стоит ли покупать его, может ответить только ваш лечащий доктор. Физиотерапия является эффективным средством лечения, однако имеет ряд противопоказаний.

В ходе проведенного с дарсонваль прибором исследования установлено, что использовать аппарат нельзя при:

  • онкологии;
  • склонности в кровотечениям;
  • сердечной недостаточности;
  • плохой свертываемости крови;
  • беременности;
  • расстройстве психических состояний.

Аппарат дарсонваль уникальное средство, но его нужно правильно применять, хорошо знать описание и принцип работы прибора. Дарсонвализация вызывает сначала сужение кровеносных сосудов, а затем расширение. Это способствует выталкиванию инфекции с внутренних недр кожи наружу, на ее поверхность. Если в этот момент использовать не точечную, а грибовидную насадку, можно разнести инфекцию по обрабатываемой поверхности. Именно поэтому при обработке поверхности лица или тела от угревой сыпи следует применять только точечную насадку.

Если цель обработки – убрать морщинки, разгладить кожу лица. Здесь следует применить в качестве насадки – грибовидная большая и маленькие насадка.

Перед применение аппарата дарсонваль внимательно изучите характеристики. Этот прибор, как волшебная палочка, способен творить чудеса!

Правила ухода за аппаратом

После использования следует провести дезинфекцию аппарата дарсонваль и его насадок. Для этого используют 3% раствор перекиси водорода или 1 % раствор дезинфицирующего средства. Протирают прибор и насадки салфеткой, смоченной в растворе. Важно обеспечить полное испарение с поверхности прибора дезинфицирующего средства.

При поломке следует отправить прибор на ремонт в сервисный центр. Пользоваться поломанным дарсонвалем нельзя.

Самостоятельно чинить аппарат и электроды запрещено – опасно для жизни!

Результат применения аппарата Дарсонваль

Простота использования аппарата Дарсонваль позволяет с успехом применять его в домашних условиях. Мы расскажем, как правильно пользоваться прибором.

Исследования доказали, на что способен прибор дарсонваль, и насколько велика его эффективность. Высокочастотные электрические разряды благотворно влияют на процессы микроциркуляции крови на клеточном уровне. Это активизирует работу иммунной, лимфатической, кровеносной системы. Ткани быстрее получают необходимые питательные вещества и кислород.

В результате искровых зарядов образуется озон. Он способствует более быстрому заживлению сыпи и гнойничковых заболеваний, обладает антибактериальным действием.

Процедура дарсонвализации или насыщения участка тела кислородом, благоприятно сказывается на состоянии здоровья человека:

  • улучшается тканевой кровоток;
  • очищается кожа;
  • здоровый цвет кожи, эластичность, упругость;
  • снижение секреции потовых и сальных желез;
  • ускорение обмена веществ;
  • снижение отеков в тканях;
  • благотворное влияние на мышцы и ткани, поддерживающие позвоночный столб;
  • подтяжка мимических морщин;
  • удаление растяжек.

Благодаря дарсонвализации можно в разы увеличить эффективность применения лекарственных и косметических средств. Они быстрее проникают в кожу и усваиваются на клеточном уровне.

В результате  применения аппарата снижается болевая чувствительность, его назначают при зуде, болезненности.

Заметным эффект от дарсонвализации становится после трех – четырех сеансов. Стоит ли покупать аппарат россия дарсонваль или европейский, китайский аппарат решать вам. Его эффективность, простота в использовании, многофункциональность и доступная цена делают его привлекательным средством в поддержании здоровья, молодости и красоты вашего тела!

Дарсонваль для лица от морщин и прыщей в Екатеринбурге отзывы с фото до и после


Дарсонвализация для лица принесет пользу, если у вас имеются:

  • симптомы угревой сыпи;
  • морщинки и любые признаки преждевременного старения;
  • выпадение волос;


Процедура необходима для поддержания свежести вашей кожи и профилактики нежелательных изменений, которые приходят с возрастом.


Приемущества процедуры дарсонваля


Дарсонвализация обеспечивает достаточное питание глубинных слоев кожи, чего нельзя сказать о многих других методах омоложения.


Процедура активизирует выработку собственных эластиновых и коллагеновых волокон. Наряду с этим, уменьшается выработка кожного сала и заметно снижается активность патогенных микроорганизмов. Таким образом, дарсонваль улучшает общее состояние тканей, способствует сужению пор и заживлению угревых рубцов.


При выпадении волос и повышенной ломкости кожа головы также нуждается в питании. В этом случае дарсонвализации запускает обменные процессы и активирует «спящие» волосяные луковицы, что положительно сказывается на густоте и здоровье волос. В результате восстанавливается их структура, появляется гладкость и шелковистость.


Показания и противопоказания


Импульсное воздействие токов высокого напряжения способствует улучшению микроциркуляции и оксигенации тканей, стимуляции репаративных процессов, нормализации работы сальных желез, развитию бактерицидного эффекта. В связи с этим, в косметологии аппарат для лица дарсонваль наиболее востребован в таких случаях:


  • угревая болезнь, наличие воспалительных элементов другого происхождения;


  • рубцовые изменения кожи;


  • жирная кожа;


  • возрастные изменения, проявляющиеся дряблостью, снижением тургора кожи;


  • мелкие морщины;


  • тусклый цвет лица;


  • истончение и поредение волос;


  • себорея кожи головы;


  • необходимость в ускорении заживляющих процессов при поражении кожных покровов.


Воздействие, обусловленное использованием аппарата дарсонваль, характеризуется как физиотерапевтическое. Это обусловливает определенные ограничения при его применении. Процедура противопоказана в таких случаях:


  • онкопатология;


  • беременность;


  • состояния, сопровождающиеся повышенной температурой тела;


  • артериальная гипертензия;


  • острые и хронические инфекционные заболевания;


  • психические нарушения, эпилепсия;


  • бронхимальная астма;


  • сосудистая патология;

  • наличие кардиостимулятора.

Дарсонваль для лица от прыщей


Дарсонваль для лица от прыщей может применяться как в острой стадии процесса, так и на этапе реабилитации, когда необходимы мероприятия, направленные против образования рубцов. При этом в зависимости от клинической ситуации используется контактный метод или искровой разряд. Обладая более мощным действием, он способствует выраженному бактерицидному и подсушивающему эффекту, обеспечивает регресс гнойничковых элементов в короткие сроки.



Применение от морщин: принцип действия


С целью повышения упругости кожи и развития лифтингового эффекта проводится контактная дарсонвализация, в ходе которой специалист осуществляет движения насадкой вдоль массажных линий. Чтобы добиться нужного эффекта, дарсонваль для лица от морщин необходимо применять через день. Весь курс состоит из 15-20 процедур.


Какие процедуры можно совмещать с дарсонвалем в косметологии


В настоящее время для коррекции косметологических нарушений наиболее эффективным считается комплексный подход. Однако проведение нескольких электропроцедур в короткий промежуток времени исключено. Такое воздействие может не обеспечить нужный результат или привести к осложнениям. Дарсонваль хорошо сочетается с процедурами общего характера, такими как SPA, сауна, обертывание. Более выраженный эффект обеспечат и предшествующие физиопроцедуре классический массаж лица или вакуумный.

Гальванометр Д’Арсонваль Строительные работы — О схеме

Строительство гальванометра D’Arsonval

Гальванометр Д’Арсонваля состоит из двух основных частей

  • Постоянный магнит
  • Световая катушка

Здесь мы используем очень легкую прямоугольную или круглую алюминиевую раму. Затем на алюминиевый каркас наматываем тонкий изолированный провод. Это катушка инструмента. Мы используем много витков в катушке. Мы подвешиваем эту катушку в осевом направлении с помощью нити накала из фосфористой бронзы.Кроме того, эта нить из фосфористой бронзы действует как один вывод (вывод) катушки.

Внизу катушки находится очень гибкая спиральная нить. Эта нижняя спиральная нить накала действует как второй вывод катушки. Помимо обеспечения вывода катушки, эластичность нити обеспечивает контроль крутящего момента во время вращения катушки.

Пространство между полюсными поверхностями постоянного магнита обычно имеет цилиндрическую форму. Это необходимо для облегчения вращения катушки.Кроме того, он обеспечивает плавный путь магнитного потока.

Мы можем использовать цилиндрический неподвижный железный сердечник между полюсными гранями. Этот цилиндрический стальной сердечник должен быть соосен подвижной катушке.

Преимущества обеспечения цилиндрического пространства между полюсными поверхностями
  • Обеспечивает равномерный воздушный зазор между сторонами катушки и поверхностями полюсов. Это означает, что зазор между сторонами катушки и поверхностями полюсов остается неизменным при любом угловом положении катушки.
  • Такая конструкция уменьшает зазор между сторонами катушки и поверхностями полюсов при каждом угловом положении катушки. Следовательно, это увеличивает магнитную связь с катушкой. Следовательно, чувствительность гальванометра D Arsonval увеличивается.
  • Лицевая сторона полюса излучает поток радиально. Следовательно, в любом угловом положении катушки ее проводники перпендикулярно режут магнитный поток. Следовательно, отклоняющий момент катушки прямо пропорционален проходящему через нее току. Таким образом, мы можем получить единый масштаб инструмента.

Работа гальванометра D’Arsonval

Принцип

Когда мы помещаем проводник с током в магнитное поле, на проводник действует сила. Принцип работы гальванометра D Arsonval зависит от этого основного принципа.

Момент отклонения

Когда мы подключаем гальванометр к цепи под напряжением, через катушку начинает течь ток. В зависимости от силы тока, силы постоянного магнита и размера катушки, катушка испытывает отклоняющий момент.В результате катушка отклоняется вместе со стрелкой из обесточенного положения. Катушка вращается вдоль своей вертикальной оси.

Ограничивающий момент

При этом вращении нити подвески также перекручиваются. Следовательно, эта скрученная нить создает противоположный крутящий момент на катушке. Мы называем этот противоположный момент ограничивающим моментом. Очевидно, что удерживающий момент зависит от угла отклонения катушки. Следовательно, после определенного угла поворота катушки удерживающий момент становится точно равным и противоположным отклоняющему моменту.Это состояние равновесия подвижной системы гальванометра D Arsonval. Поэтому указатель, прикрепленный к подвижной системе, останавливается в отклоненном положении. И остается там до тех пор, пока через катушку не пойдет постоянный ток.

Калибровка гальванометра Д’Арсонваля

Момент отклонения зависит от силы постоянного магнита и размера катушки. Также это зависит от силы тока, протекающего по проводникам катушки. Поскольку напряженность магнитного поля и размер катушки фиксированы; отклоняющий момент прямо пропорционален току через катушку.Таким образом, каждое угловое положение катушки зависит от силы тока, протекающего через нее. Следовательно, мы можем легко откалибровать этот инструмент с соответствующим током в каждом его отклоненном положении. Имеется пороговая головка для регулировки катушки (подвижной системы) в нулевое положение.

Шкала гальванометра Д’Арсонваля

Мы можем прикрепить к подвижной системе небольшое зеркало, чтобы быстрее указывать угловое положение катушки. Часто мы можем использовать телескоп и шкалу перед гальванометром D Arsonval, чтобы прочитать шкалу, отраженную зеркалом.Опять же, иногда мы используем лампу. Зеркало отражает свет лампы на шкале, чтобы определить точное показание гальванометра. В этом случае мы держим шкалу примерно в одном метре от гальванометра D Arsonval. Хотя иногда мы используем гальванометры со шкалой всего 0,5 метра. Это только из-за компактности инструмента.

Демпфирующий момент гальванометра Д’Арсонваля

Когда происходит движение, в алюминиевом каркасе катушки индуцируются вихревые токи.Таким образом, в приборе легко доступно затухание вихревых токов. Поэтому гальванометр D Arsonval обычно не требует дополнительных приспособлений для демпфирования. Также мы можем подключить к клеммам гальванометра один регулируемый резистор с низким сопротивлением. Регулируя это сопротивление, мы можем получить критическое демпфирование.

Уравнение крутящего момента гальванометра Д’Арсонваля

Н — количество витков катушки,

B — плотность магнитного потока между полюсами постоянного магнита.

I — измеряемый ток, протекающий через катушку.

L — длина стороны змеевика.

b — ширина катушки.

θ — угол отклонения катушки при измерении.

K — жесткость спиральной нити подвеса.

Теперь сила, действующая на каждый проводник катушки, равна BLI.

Так как катушка имеет N витков, общая сила будет NBIL. Из-за наличия неподвижного железного сердечника в пространстве между полюсами силовые линии становятся радиальными в этом пространстве.Следовательно, при любом угловом положении катушки сила, действующая на стороны катушки, является тангенциальной. Означает, что фарс всегда перпендикулярен плоскости катушки.

Здесь N, B, L, b постоянны

Мы называем G постоянной смещения гальванометра.

Теперь для угла отклонения θ, удерживающего или регулирующего момента

В сбалансированном состоянии

Поделиться — это забота!

Что такое гальванометр? — Определение, конструкция и принцип работы

Определение: Гальванометр — это устройство, используемое для определения наличия слабого тока и напряжения или для измерения их величины.Гальванометр в основном используется в мостах и ​​потенциометрах, где они показывают нулевое отклонение или нулевой ток.

Принцип: Потенциометр основан на предпосылке, что катушка поддержания тока удерживается между магнитным полем, испытывающим крутящий момент.

Конструкция гальванометра

Конструкция потенциометра показана на рисунке ниже.

Подвижная катушка, подвеска и постоянный магнит являются основными частями гальванометра.

Подвижная катушка — Подвижная катушка является токоведущей частью гальванометра. Он имеет прямоугольную или круглую форму и имеет количество витков тонкой медной проволоки. Катушка свободно перемещается вокруг своей вертикальной оси симметрии между полюсами постоянного магнита. Железный сердечник обеспечивает путь потока с низким сопротивлением и, следовательно, создает сильное магнитное поле для движения катушки.

Подвеска — Катушка подвешена на плоской ленте, по которой ток проходит к катушке.Другая токонесущая катушка — это нижняя подвеска, влияние крутящего момента которой незначительно. Верхняя катушка подвески сделана из золотой или медной проволоки в виде ленты. Механическая прочность проволоки не очень велика, поэтому гальванометры обращаются осторожно, без рывков.

Зеркало — На подвеске установлено маленькое зеркало, которое отбрасывает луч света. Луч света помещается на шкалу, по которой измеряется отклонение.

Торсионная головка — Торсионная головка используется для управления положением катушки и регулировки нуля.

Применение гальванометра

Гальванометр имеет следующие применения. Их

  • Используется для определения направления протекания тока в цепи. Он также определяет нулевую точку схемы. Нулевая точка означает ситуацию, при которой в цепи не течет ток.
  • Используется для измерения силы тока.
  • Напряжение между любыми двумя точками цепи также определяется гальванометром.

Работа гальванометра

Пусть, l, d — длина соответствующей вертикальной и горизонтальной сторон катушки в метрах.
Н — число витков в катушке,
В — Плотность потока в воздушном зазоре, Вт / м 2
i — ток через подвижную катушку в Амперах
К — жесткость пружины подвески, Нм / рад
θ f — окончательное стационарное отклонение движущейся катушки в сиянии
Когда ток течет через катушку, он испытывает крутящий момент, который выражается как

Сила на каждой стороне катушки определяется как,
Следовательно, отклоняющий момент становится, где, N, B, A — постоянные гальванометра.

G называется постоянной смещения гальванометра, и их значение равно NBA = NBld.

Управляющий крутящий момент, создаваемый подвеской при отклонении θ F , равен для окончательного устойчивого отклонения, следовательно, окончательного устойчивого отклонения,

Для малого угла отклонения отклонение выражается как произведение радиуса и угла поворота. Для отраженного луча это выражается как 1000 Χ 2θ F = 2000 Gi / K в миллиметрах.

Вышеприведенное уравнение показывает, что когда зеркало поворачивается на угол θ F , отраженный луч поворачивается на угол 2θ F , показанный на рисунке ниже.

Преобразование гальванометра в амперметр

Гальванометр используется в качестве амперметра при подключении провода низкого сопротивления параллельно гальванометру. Разность потенциалов между напряжением и сопротивлением шунта равны.

Где S = сопротивление шунта, а I с = ток через шунт.

Поскольку гальванометр и шунтирующее сопротивление соединены потенциалом со схемой, их потенциалы равны.

Таким образом, сопротивление шунта определяется как

Значение тока шунта очень мало по сравнению с током питания.

Переделка гальванометра в вольтметр

Гальванометр используется в качестве вольтметра путем последовательного подключения высокого сопротивления к цепи.

Диапазон вольтметра зависит от величины сопротивления, включенного последовательно с цепью.

Аналоговый измеритель движения | D’Arsonval & Iron Vane Meter Movement

Распространенный тип движения счетчика измеряет ток и напряжение.Это механизм D’Arsonval , или стационарный магнит, гальванометр с подвижной катушкой, рис. 1. Механизм состоит из постоянного магнита и вращающейся катушки в магнитном поле. Стрелка-указатель прикреплена к вращающейся катушке, Рис. 2.

Рис. 1. Фантомное изображение механизма Д’Арсонваля.

Рис. 2. На D’Arsonval указательная стрелка прикреплена к вращающейся катушке измерителя.

Принцип движения измерителя Д’Арсонваля

Когда ток проходит через подвижную катушку, создается магнитное поле .Это поле взаимодействует со стационарным полем и вызывает вращение (отклонение) иглы. Эта сила отклонения пропорциональна силе тока, протекающего в подвижной катушке.

Когда ток перестает течь, подвижная катушка возвращается в положение «покоя» с помощью волосковых пружин. Эти пружины также подключены к катушке счетчика. Отклоняющая сила вращает катушку против сдерживающей силы этих пружин. См. Рисунок 3.

Рисунок 3. Ток, протекающий через амперметр, должен ограничиваться сопротивлением в проверяемой цепи.

Осторожно

Катушка, которая вращается в магнитном поле, установлена ​​на точных подшипниках с драгоценными камнями, как в прекрасных часах. Подшипники и опора из драгоценных камней, известные как механизм D’Arsonval, позволяют легко повредить инструмент при падении или сотрясении. Следует проявлять особую осторожность при транспортировке или перемещении счетчика с типом движения D ’Arsonval.

При подключении счетчика к электрической цепи необходимо соблюдать правильную полярность. Счетчик снабжен маркировкой полярности, обычно красным знаком плюс (+) и черным знаком минуса (-). В некоторых счетчиках для обозначения отрицательной полярности используется сокращение COM, которое означает обычный.

Катушка счетчика вращается в поле постоянного магнита. Если правильная полярность не используется, катушка будет отклоняться в направлении, противоположном тому, которое она была разработана.По крайней мере, игла не будет отклоняться, и показания будут отсутствовать. В худшем случае такая ситуация может повредить счетчик.

Некоторые счетчики имеют встроенную защиту цепи. Это защищает движение счетчика от повреждений, которые могут быть вызваны неправильным подключением.

Принцип движения стального лопаточного измерителя

Принцип действия стального лопаточного измерителя показан на рисунке 4.

Две части утюга помещаются в полый сердечник соленоида (катушка с проволокой).Когда ток проходит через соленоид, оба куска металла намагничиваются с одинаковой полярностью. Поскольку подобные полюса отталкиваются друг от друга, два куска железа отталкиваются друг от друга.

Одна металлическая деталь зафиксирована на своем месте. Другой кусок металлического стержня. Поворотный элемент может отворачиваться от закрепленного металла.

К подвижной лопасти прикреплена индикаторная стрелка. Игла оснащена волосковыми пружинами, поэтому лопатка должна двигаться против натяжения пружины для получения точных показаний.

Рисунок 4. Принцип действия движения счетчика с металлической пластиной.

Приложенное напряжение вызывает протекание тока в соленоиде и создает магнитное поле. Движущаяся лопасть отталкивается от пружины в соответствии с силой магнитного поля. Стрелка может показывать напряжение или ток. Он откалиброван по величине (средней величине) приложенного напряжения или тока.

Когда движение железной лопасти используется для вольтметра , соленоид обычно намотан множеством витков тонкой проволоки.Соответствующее сопротивление умножителя можно использовать для увеличения диапазона измерителя. Селекторный переключатель используется для выбора правильных диапазонов.

При использовании в качестве амперметра соленоид имеет несколько витков толстого провода. Это связано с тем, что катушка должна быть подключена последовательно к цепи и пропускать ток цепи.

Независимо от полярности приложенного напряжения или тока, движение счетчика с металлической пластиной всегда отклоняется в одном и том же направлении. С помощью этого прибора можно измерять переменный или постоянный ток.Как правило, этот тип измерителя лучше всего подходит для измерений в цепях большой мощности.

Весы счетчика

Шкала счетчика, используемая для интерпретации значений силы тока и напряжения, относится к линейному типу. На линейной шкале измерителя есть равномерно расположенные метки, используемые для обозначения величины протекающего тока или напряжения, присутствующего при движении измерителя. На рис. 5 показана типичная линейная шкала амперметра.

Рисунок 5. Типичная линейная шкала метра.

Шкала, показанная на рисунке 5, размечена от 0 до 5 с десятью меньшими отметками между каждой крупной пронумерованной отметкой.

Чтобы определить значение каждой отметки между основными делениями (масштабный коэффициент), разделите значение первого крупного деления на количество пробелов в этом делении.

Диск справа от каждой шкалы на Рисунке 5 — это переключатель диапазона. Селектор диапазона должен быть соотнесен со шкалой для определения полного отклонения. Формула для масштабного коэффициента следующая.

\ [\ text {Масштабный коэффициент =} \ frac {\ text {Значение основного деления}} {\ text {количество пробелов}} \]

Исследование Рисунок 5.Обратите внимание, что значение каждого деления изменяется при изменении селектора диапазона. На весах первое крупное деление отмечено цифрой (1).

В верхнем примере селектор диапазона установлен на 5 ампер. Это означает, что полное отклонение составляет 5 ампер. На этой шкале цифра (1) соответствует 1 ампер. Между единицей и нулем есть десять пробелов. Разделив один на десять, мы можем заключить, что каждое пространство равно одной десятой (0,1) первой основной отметки или 0,1 ампер.

Второй пример имеет полное отклонение, равное 0.5 ампер. Следовательно, основные отметки шкалы равны 0,1 ампер каждая. Поскольку между каждым большим делением имеется десять промежутков, каждая маленькая метка равна 0,01 ампера (10 миллиампер).

В третьем примере переключатель диапазона установлен на 0,05 ампер. Это делает полное отклонение равным 0,05 ампера. Каждое крупное пронумерованное деление равно 0,01 ампера. Поскольку между каждым крупным делением шкалы десять равных промежутков, каждая маленькая отметка равна 0.001 ампер или 1 миллиампер.

Серия тренингов по электричеству и электронике ВМС (NEETS), модуль 3, с 1-11 по 1-20

Модуль 3 — Введение в защиту цепей, управление и измерения
Страницы i — ix,
От 1-1 до 1-10,
С 1-11 по 1-20,
1-21–1-30,
С 1-31 по 1-40,
От 1-41 до 1-50,
От 1-51 до 1-60,
От 1-61 до 1-70,
С 1-71 по 1-73,
От 2-1 до 2-10,
От 2-11 до 2-20,
1-21–2-30,
От 2-31 до 2-40,
2-41 по 2-42,
С 3-1 по 3-10,
С 3-11 до 3-20,
С 3–21 до 3–30,
С 33-31 по 3-39,
AI-1 — AI-3,
От AII-1 до AII-2,
От AIII-1 до AIII-10,
IV − 1,
Индекс

ВЫПРЯМИТЕЛЬ
ДЛЯ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО ТОКА

Выпрямитель — это устройство, которое преобразует переменный ток в форму постоянного
Текущий.То, как это делается, будет рассмотрено позже в этой серии тренингов. А пока необходимо
знать только информацию, представленную на рисунке 1-12.

Рисунок 1-12. — Выпрямительное действие.

На рис. 1-12 показано, что переменный ток, пропускаемый через выпрямитель, будет проявляться как «пульсирующий».
постоянного тока ».

Что теперь происходит с компасом? На этот вопрос отвечает рис. 1-13.

Рисунок 1-13.- Компас и проводник; выпрямленный переменный ток

Когда компас расположен близко к проводу и частота переменного тока достаточно высока,
компас будет вибрировать вокруг точки, которая представляет собой среднее значение пульсирующего постоянного тока, как
показано на рисунке 1-13.

Q10. Как бы отреагировал компас, если его поместить рядом с проводником, несущим
переменный ток низкой частоты?

Q11. Как бы отреагировал компас, если бы
ток через проводник был высокой частоты?

Q12.Для чего нужен выпрямитель в
метр?

1-11


При подключении выпрямителя к механизму счетчика д’Арсонваля прибор для измерения переменного тока
созданный.

Когда переменный ток преобразуется в пульсирующий постоянный ток, механизм d’Arsonval будет реагировать на среднее значение
пульсирующий постоянный ток (который представляет собой среднее значение половины синусоидальной волны). Еще одна характеристика использования
выпрямитель касается того факта, что движение счетчика д’Арсонваль может показывать ток только в одном
направление.Если движение счетчика д’Арсонваля использовалось для индикации переменного тока без выпрямителя, или
постоянный ток неправильной полярности может серьезно повредить механизм. Пульсирующий постоянный ток — это ток в
в одном направлении, и поэтому движение измерителя Д’Арсонваля можно использовать, если соблюдается правильная полярность.


ДЕМПФИРОВАНИЕ

Проблема, которая возникает из-за использования выпрямителя и движения счетчика д’Арсонваля, заключается в том, что
указатель будет вибрировать (колебаться) вокруг индикатора среднего значения. Это колебание заставит измеритель
трудно читать.

Процесс «сглаживания» колебаний стрелки известен как ДЕМПФИРОВАНИЕ.
Есть два основных метода, используемых для демпфирования стрелки измерителя д’Арсонваля.

Первый способ
демпфирования исходит от самого механизма измерителя d’Arsonval. В измерительном механизме д’Арсонваля ток через
катушка заставляет катушку двигаться в магнитном поле постоянного магнита.Это движение катушки (проводника)
через магнитное поле вызывает в катушке индукцию тока, противоположную току, который вызвал
движение катушки. Этот индуцированный ток будет воздействовать на
демпфирующих колебаний. Помимо этого метода
демпфирование, которое исходит от самого механизма, большинство счетчиков используют второй метод демпфирования.

Второй метод демпфирования, используемый в большинстве перемещений счетчика, — это герметичная камера, содержащая лопатку (например,
флюгер ветряка), прикрепленный к катушке (рис. 1-14).

Рисунок 1-14. — Типичная система демпфирования счетчика.

1-12


При движении змеевика лопатка перемещается в герметичной камере. Действие флюгера против воздуха
в камере противодействует движению катушки и гасит колебания.

Q13. Как может д’Арсонваль
Движение счетчика можно приспособить для использования в качестве счетчика переменного тока?

Q14.Что такое демпфирование?


Q15. Какие два метода используются для демпфирования движения счетчика?

Q16. На какое значение реагирует (фактически измеряет) движение счетчика при измерении переменного тока?

Q17. Какое значение указано на шкале счетчика переменного тока?

Дополнительным преимуществом демпфирования движения счетчика является то, что демпфирующие системы замедляют катушку.
и помогают удерживать указатель от выхода за его исходное положение при снятии тока через измеритель.

УКАЗАНИЕ ПЕРЕМЕННОГО ТОКА

Другая проблема, встречающаяся при измерении переменного тока, заключается в том, что
Движение счетчика реагирует на среднее значение
ac . При работе с переменным током используется значение
эффективное значение (действующее значение). Поэтому на измерителе переменного тока используется другая шкала. Шкала отмечена значком
эффективное значение, даже если это среднее значение, на которое реагирует измеритель. Вот почему измеритель переменного тока будет
дают неверные показания, если используются для измерения постоянного тока.

ДРУГИЕ ДВИЖЕНИЯ СЧЕТЧИКА

Движение счетчика д’Арсонваля (подвижная катушка с постоянным магнитом) — это только один из видов движения счетчика. Другие виды счетчиков
движения могут использоваться для измерения переменного или постоянного тока без использования выпрямителя.

Когда гальванометры
были упомянуты ранее в этой теме, было указано, что они могут быть либо электромагнитными, либо электродинамическими.
Движение электродинамического измерителя будет обсуждаться на этом этапе.

ДВИЖЕНИЕ ЭЛЕКТРОДИНАМИЧЕСКОГО СЧЕТЧИКА

Электродинамическое движение использует тот же основной принцип работы, что и базовое движение измерителя с подвижной катушкой, за исключением
что постоянный магнит заменен неподвижными катушками (рис. 1-15). Подвижная катушка, на которую указывает стрелка счетчика.
прикреплен, подвешен между двумя катушками возбуждения и соединен последовательно с этими катушками. Три катушки (две
катушки возбуждения и подвижная катушка) подключены последовательно к клеммам счетчика, так что протекает одинаковый ток
через каждый.

1-13


Рисунок 1-15. — Электродинамический счетчик движения.

Ток, протекающий в любом направлении через три катушки, вызывает магнитное поле между
катушки возбуждения. Ток в движущейся катушке заставляет ее действовать как магнит и оказывать поворачивающую силу против
весна. Если ток поменять местами, полярность поля и полярность движущейся катушки меняются одновременно.
время, и вращающая сила продолжается в исходном направлении.Поскольку изменение текущего направления не
Обратить вращающую силу, этот тип измерителя можно использовать для измерения переменного и постоянного тока, если шкала изменяется. Пока
некоторые вольтметры и амперметры используют электродинамический принцип работы, наиболее важное применение находится в
ваттметр. Ваттметр, а также вольтметр и амперметр будут рассмотрены позже в этом разделе.


ДВИЖЕНИЯ ДВИГАТЕЛЯ С ДВИГАТЕЛЕМ

Движение счетчика с подвижной пластиной (иногда называют
движение) — это наиболее часто используемый механизм для счетчиков переменного тока.Лопастной счетчик работает по принципу
магнитное отталкивание между одноименными полюсами (рис. 1-16). Измеряемый ток протекает через катушку, создавая
магнитное поле, пропорциональное силе тока. В этом поле подвешены две железные лопасти.
Один находится в фиксированном положении, другой, прикрепленный к стрелке счетчика, подвижен. Магнитное поле намагничивает
эти железные лопатки имеют одинаковую полярность независимо от направления тока в катушке.Поскольку как полюса
Отталкиваясь, подвижная заслонка отрывается от неподвижной заслонки, перемещая указатель счетчика. Это движение вызывает поворот
сила против пружины. Расстояние, на которое лопатка будет двигаться против усилия пружины, зависит от силы
магнитного поля, которое, в свою очередь, зависит от тока катушки.

1-14


Рисунок 1-16. — Движение лопаточного счетчика.

Эти измерители обычно используются при 60 Гц переменного тока, но могут использоваться и на других частотах переменного тока. Изменяя
шкала измерителя для индикации значений постоянного тока, а не среднеквадратичных значений переменного тока, счетчики с подвижной крыльчаткой будут измерять постоянный ток и постоянный
Напряжение. Это не рекомендуется из-за остаточного магнетизма, оставшегося в лопатках, что приведет к ошибке
инструмент.

Один из основных недостатков этого типа движения счетчика возникает из-за большого сопротивления
магнитная цепь.Это приводит к тому, что измерителю требуется гораздо больше энергии, чем измерителю Д’Арсонваля, чтобы произвести полный
отклонение шкалы, что снижает чувствительность счетчиков

СЧЕТЧИК ГОРЯЧЕЙ ПРОВОЛОКИ И ТЕРМОПАРЫ
ДВИЖЕНИЯ

Движение измерителя горячего провода и термопары использует эффект нагрева тока, протекающего через a
сопротивление

вызвать отклонение счетчика. Каждый использует этот эффект по-своему. Поскольку их работа зависит только от
эффект нагрева от протекания тока, их можно использовать для измерения как постоянного, так и переменного тока любого
частота по единой шкале.

Отклонение движения термоусадочного счетчика зависит от расширения
проволока с высоким сопротивлением, вызванная тепловым эффектом самой проволоки при протекании через нее тока. (См. Рис. 1-17.)
Между двумя клеммами измерителя натягивают резистивный провод с резьбой, прикрепленной под прямым углом к
центр проволоки. Пружина, соединенная с противоположным концом нити, оказывает постоянное натяжение на
провод сопротивления. Ток нагревает провод, вызывая его расширение.Это движение передается на счетчик
указатель через резьбу и стержень.

1-15


Рисунок 1-17. — Движение счетчика горячего провода.

Счетчик термопары состоит из провода сопротивления, подключенного к клеммам счетчика, который нагревается пропорционально
к сумме тока. (См. Рис. 1-18.) К этому проводу прикреплен небольшой спай термопары из двух разных
металлические провода, которые подключаются к очень чувствительному механизму измерителя постоянного тока (обычно это движение измерителя d’Arsonval).Поскольку
Измеряемый ток нагревает нагревательный резистор, небольшой ток (через провода термопары и измеритель
движение) создается спайом термопары. Измеряемый ток протекает только через сопротивление
провод, а не через сам счетчик. Стрелка поворачивается пропорционально количеству тепла, выделяемого
провод сопротивления.

Рисунок 1-18. — Измеритель термопары.

Q18.Перечислите три измерительных механизма, которые могут измерять переменный или постоянный ток без использования выпрямителя.

Q19. Какие электрические свойства используются во всех рассмотренных до сих пор движениях счетчиков?


АМПЕРМЕТРЫ

Амперметр — это устройство, измеряющее ток. Поскольку все движения счетчика имеют сопротивление,
резистор будет использоваться для обозначения счетчика в следующих пояснениях. Цепи постоянного тока будут использоваться для
простота объяснения.

1-16


АМПЕРМЕТР, ПОДКЛЮЧЕННЫЙ ПОСЛЕДОВАТЕЛЬНО

На рисунке 1-19 (A), R1 и R2 расположены последовательно. В
общее сопротивление цепи равно R2 + R2, и полный ток цепи протекает через оба резистора. На рисунке 1-19 (B),
R1 и R2 параллельны. Общее сопротивление цепи составляет

, и полный ток цепи не проходит через ни один из резисторов.

Рисунок 1-19.- Последовательная и параллельная схема.

Если R1 представляет собой амперметр, единственный способ, которым полный ток цепи будет протекать через счетчик

(и, таким образом, быть измерен), — это подключить измеритель (R1) последовательно с нагрузкой цепи (R2), как показано на рисунок
1-19 (А).

В сложных электрических цепях вы не всегда заботитесь об общем токе цепи. Ты можешь
интересоваться током через конкретный компонент или группу компонентов.В любом случае амперметр есть
всегда подключается последовательно с цепью, которую вы хотите проверить. На рисунке 1-20 показаны различные схемы с
правильно подключенный амперметр (ы) для измерения тока в различных частях цепи.

1-17


Рисунок 1-20. — Правильное подключение амперметра.

Параллельное подключение амперметра приведет не только к неверному измерению, но и к повреждению
амперметр, потому что через измеритель будет проходить слишком большой ток.

ВЛИЯНИЕ НА ЦЕПЬ
ИЗМЕРЕНО

Измеритель влияет на сопротивление цепи и ток в цепи. Если R1 удален из цепи в
рисунок 1-19 (A), полное сопротивление цепи равно R2. Цепь тока со счетчиком (R1) в цепи, цепи
сопротивление равно R1 + R2, а ток цепи

Чем меньше сопротивление счетчика (R1), тем меньше
это повлияет на измеряемую цепь.(R1 представляет собой полное сопротивление измерителя, а не только
сопротивление движению счетчика.)

1-18


ЧУВСТВИТЕЛЬНОСТЬ АММЕТРА

Чувствительность амперметра — это величина тока, необходимая для
вызвать отклонение полной шкалы (максимальное показание) амперметра. Чем меньше сила тока, тем больше
«чувствительный» амперметр. Например, амперметр с максимальным показанием тока 1 миллиампер будет иметь
чувствительность

1 миллиампер, и быть более чувствительным, чем амперметр, с максимальным показанием 1 ампер и чувствительностью 1
ампер.Чувствительность может быть указана для движения измерителя, но термин «чувствительность амперметра
» обычно относится к
весь амперметр, а не только движение измерителя. Амперметр — это больше, чем просто движение счетчика.

ДИАПАЗОН АМПЕРМЕТРА

Если у вас есть измерительный механизм с чувствительностью 1 миллиампер,
вы можете подключить его последовательно к цепи и измерять токи до 1 миллиампер. Но что ты делаешь с
измерять токи более 1 миллиампера?

Рисунок 1-21.- Ток в параллельной цепи.

На рисунке 1-21 (B) напряжение увеличено до 100 вольт. Сейчас,

1-19


На рисунке 1-21 (C) напряжение снижено со 100 до 50 вольт. В этом случае

Обратите внимание, что соотношение (соотношение) IR1 и IR2 остается неизменным. IR2 в девять раз больше, чем
IR1
и IR1 имеют одну десятую полного тока.

Если R1 заменен счетчиком, имеющим 10
Ом сопротивления и чувствительности 10 ампер, показания измерителя будут представлять одну десятую часть
ток в цепи, и R 2 будет нести девять десятых тока. R2 — резистор SHUNT, потому что он отвлекает,
или шунты, часть тока от измерительного механизма (R1). Таким образом, часовой механизм на 10 ампер будет
измерить ток до
100 ампер. Добавив вторую шкалу на циферблат измерителя, можно прочитать ток.
напрямую.

Путем добавления нескольких шунтирующих резисторов в корпус счетчика с переключателем для выбора нужного
резистора, амперметр сможет измерять несколько различных значений максимального тока или диапазонов.

Большинство используемых сегодня измерительных механизмов имеют чувствительность от 5 микроампер до 1 миллиампер. Рисунок 1-22 показывает
цепь измерителя переключена на более высокие диапазоны, шунтирующий амперметр, который использует движение измерителя с чувствительностью
100 мкА и шунтирующие резисторы.Этот амперметр имеет пять диапазонов (100 мкА; 1, 10 и 100 мкА).
миллиамперы; 1 ампер), выбираемый переключателем.

1-20


NEETS Содержание

  • Введение в материю, энергию,
    и постоянного тока
  • Введение в переменный ток и трансформаторы
  • Введение в защиту цепей,
    Контроль и измерение
  • Введение в электрические проводники, проводку
    Методики и схематическое чтение
  • Введение в генераторы и двигатели
  • Введение в электронную эмиссию, трубки,
    и блоки питания
  • Введение в твердотельные устройства и
    Блоки питания
  • Введение в усилители
  • Введение в генерацию волн и формирование волн
    Схемы
  • Введение в распространение и передачу волн
    Линии и антенны
  • Принципы СВЧ
  • Принципы модуляции
  • Введение в системы счисления и логические схемы
  • Введение в микроэлектронику
  • Принципы синхронизаторов, сервоприводов и гироскопов
  • Введение в испытательное оборудование
  • Принципы радиочастотной связи
  • Принципы работы радаров
  • Справочник техника, мастер-глоссарий
  • Методы и практика испытаний
  • Введение в цифровые компьютеры
  • Магнитная запись
  • Введение в волоконную оптику

Цепи счетчика

Цепи счетчика

В этой статье рассматриваются измерения напряжения, тока, сопротивления и
мощность. Эта статья предполагает базовое знакомство с напряжением и током.
разделители.

Движение Д’Арсонваль

Механизм d’Arsonval — сердце большинства аналоговых измерителей. Он состоит из
подвижная катушка, помещенная в поле постоянного магнита. Когда текущий
проходит через катушку, он создает крутящий момент, который вращает катушку. Указатель
прикреплен к катушке, и добавлена ​​небольшая восстанавливающая пружина, которая толкает
указатель обратно в сторону, когда ток не подается.

Важно помнить о механизмах d’Arsonval:
отклонение указателя прямо пропорционально току, проходящему через
катушка.

Базовые схемы счетчика

Амперметр

A d’Arsonval
движение измеряет ток. Однако он не всегда измеряется в диапазоне
мы хотим его измерить. Как сделать амперметр общего назначения из
Движение д’Арсонваль? Ответ — использовать простой делитель напряжения.Поместив
шунтирующий резистор на выводах механизма д’Арсонваля, мы создаем текущий
разделитель. Тогда выбранное значение сопротивления определяет полную
диапазон шкалы.
Движение

d’Arsonval обычно определяется значением тока полной шкалы,
и соответствующее напряжение на катушке, когда этот ток полной шкалы равен
достиг. Вместо напряжения можно указать сопротивление катушки, и
Закон Ома легко позволяет определить недостающие значения.

Предположим, например, что наш конкретный механизм d’Arsonval читает полностью
шкала при 1 мА, и что напряжение на катушке при 1 мА составляет 50 мВ. С помощью
По закону Ома легко определить, что катушка имеет сопротивление 50 Ом.
(от V = IR).

Далее предположим, что мы хотим сделать амперметр с показаниями полной шкалы.
10 мА. Это означает, что на полной шкале 1 мА проходит через механизм.
(помните из предыдущего абзаца, что этот конкретный измеритель показывает полную шкалу
при 1 мА), что оставляет нам 9 мА, которые должны пройти через шунтирующий резистор.На полной шкале счетчик падает на 50 мВ. В делителе тока оба резистора имеют
одинаковое напряжение на них, поэтому наш шунтирующий резистор также должен иметь 50 мВ
через это. Теперь мы знаем напряжение и ток через наш шунтирующий резистор, и
мы можем снова использовать закон Ома. Подключите I и V и решите для R. Вы должны получить 5,55
Ом (примерно).

Чтобы использовать амперметр, мы помещаем его последовательно с измеряемым устройством. Этот
означает, что весь ток, протекающий через устройство, также должен проходить через
амперметр.Если устройство потребляет слишком большой ток, счетчик может быть
поврежден. Вот почему очень важно, чтобы цепи амперметра были правильно
слился.

В идеале нам нравится считать, что амперметр незначительно влияет на
схема. В реальном мире амперметр имеет некоторое сопротивление и
воздействовать на схему. В нашем примере выше сопротивление 5 Ом (5,55 Ом).
параллельно с 50 Ом для движения счетчика). Если вы пытаетесь измерить
ток через резистор 1 Ом, измеритель имеет сопротивление в 5 раз больше, чем
резистор, который вы хотите измерить! Это может очень легко привести к отключению цепи.
работают неправильно.

Вольтметр

Вольтметр может быть сконструирован
включение резистора последовательно с механизмом д’Арсонваля. Это делает простой
делитель напряжения. Если мы продолжим использовать наш пример движения d’Arsonval от
выше, давайте теперь предположим, что мы хотим сделать вольтметр с полной шкалой
чтение 150 вольт. Мы знаем, что ток через резистор 1 мА,
так как ток полной шкалы механизма составляет 1 мА, и любой ток
через движение также должно проходить через резистор серии (где еще
пойдет?).Мы знаем ток через резистор (1 мА) и напряжение
поперек него (150-0,050). Используя закон Ома, мы получаем сопротивление 149 950
Ом.

Вольтметры подключаются параллельно измеряемому устройству. В
следует учитывать сопротивление измеряемого устройства,
поскольку сопротивление измерителя может иметь заметное влияние на то, как
работает.

Омметр

Омметр может быть сконструирован
из механизма d’Arsonval с последовательным резистором, аналогичным приведенному выше
вольтметр, с батареей тоже последовательно. Последовательный резистор выбирают так, чтобы
движение счетчика отклоняется на полную шкалу, когда клеммы счетчика
закорочены вместе. Часто используется переменный резистор, поэтому вариации
аккумулятор может быть учтен.

Создает счетчик с нелинейной шкалой. Более низкие сопротивления будут
имеют доминирующее влияние на ток. Для более высоких сопротивлений сопротивление
метр более доминирующий. Следовательно, шкала сопротивления шире на низких
конец и более узкий на верхнем конце.

Мост Уитстона

Более точная схема, которая может
Используемый для измерения сопротивления называется мостом Уитстона. Переменная
резистор R3 регулируется до тех пор, пока через счетчик не перестанет течь ток.
движение. На данный момент мы знаем, что Rx (измеряемое сопротивление) равно
равно (R2 / R1) R3. Эта схема может охватывать гораздо более широкий диапазон сопротивлений, если
R1 и / или R2 можно изменять. В практических мостах Уитстона R3 может состоять из
несколько резисторов, которые можно включить в схему десятичного типа
циферблатов (один для тысяч, другой для сотен, третий для
десятки и т. д.).Очень точный измеритель с очень большим диапазоном (примерно до 1000000
Ом) могут быть построены таким образом.

Ваттметр

Цифровые счетчики

Цифровые измерители не используют движения д’Арсонваля, но они все равно работают с
те же основные принципы. Очень точный аналого-цифровой преобразователь и что-то вроде
дисплея (обычно LCD) используется вместо механизма d’Arsonval.

Калибровка

Как узнать, что вольт — это действительно вольт? Откуда вы знаете, что ваш
резисторы измерителя точны? В U.С., у нас есть НИСТ (Национальный
Институт стандартов и технологий), который создает стандартные источники напряжения,
и т. д., которые можно использовать для калибровки измерителя. Счетчики очень высокого качества будут иметь
сертификат калибровки, соответствующий стандартам NIST. Этот
калибровка обычно гарантируется только на определенный период времени (например, один
год).

Большинству любителей не нужен такой уровень точности для домашнего использования, и они не
нужно беспокоиться о калибровке по стандартам NIST.

Руководство по электрическим принципам: измерительные приборы



ЦЕЛИ ОБУЧЕНИЯ:

  • • обсудить работу счетного механизма d’Arsonval.
  • • подключить вольтметр к цепи.
  • • подключить и считать аналоговый мультиметр.
  • • подключить амперметр.
  • • измерить сопротивление омметром.

ГЛОССАРИЙ ТЕРМИНОВ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ:

  • амперметр — прибор для измерения протока тока
  • Шунт амперметра

  • — устройство, позволяющее амперметру измерять большие количества
    тока; шунт подключен последовательно с нагрузкой и амперметром
    подключается параллельно шунту
  • аналоговых измерителей — измерителей, которые используют движущийся указатель для индикации
    значение
  • Амперметр клещевой

  • — амперметр с подвижной зажимной губкой.
    вокруг проводника для измерения тока трансформатор тока трансформатор
    используется для измерения больших значений переменного тока
  • механизм d’Arsonval — гальванометр, в котором подвешена подвижная катушка.
    внутри постоянного магнита для перемещения указателя
  • Гальванометры

  • — очень чувствительные приборы, требующие всего несколько микроампер
    тока к эксплуатации
  • вольтметры многодиапазонные — вольтметры, использующие более одного полного
    значение диапазона
  • Омметр — измеритель, используемый для измерения значений сопротивления
  • вольтметр — прибор для измерения напряжения

Любой, кто хочет работать в области электротехники и электроники, должен стать
владеть обычными приборами, используемыми для измерения электрических величин.Эти инструменты — вольтметр, амперметр и омметр. Без счетчиков
было бы невозможно дать осмысленную интерпретацию происходящего
в цепи. Счетчики можно разделить на два основных типа: аналоговые и
цифровой.

АНАЛОГОВЫЕ СЧЕТЧИКИ

Аналоговые счетчики характеризуются тем, что в них используется стрелка и
шкала для обозначения их значения (фиг. 1). Есть разные виды аналога
метровые движения.Один из самых распространенных — часовой механизм д’Арсонваль.
на фиг. 2. Этот тип движения часто называют подвижной катушкой.
метр. Катушка с проволокой подвешена между полюсами постоянного магнита,
либо часовыми механизмами с драгоценными камнями, либо натянутыми
группы. Тип тугой ленты обеспечивает меньшее трение при повороте, чем драгоценный
движение. Эти счетчики могут работать с очень небольшими объемами
ток и часто их называют гальванометрами.

РИС. 1 Аналоговый измеритель. Simpson Electric.

РИС. 2 Базовый механизм метра d’Arsonval. ПОСТОЯННАЯ МАГНИТНАЯ УКАЗАТЕЛЬНАЯ ПРУЖИНА;
ПОДВИЖНАЯ КАТУШКА; ПРИНЦИП РАБОТЫ

Аналоговые счетчики работают по принципу отталкивания магнитных полюсов.
друг друга. Когда ток проходит через катушку, создается магнитное поле.
вокруг катушки. Направление протекания тока через счетчик такое
что такая же полярность магнитного полюса создается вокруг катушки, что и
постоянного магнита. Подобная полярность вызывает отклонение катушки
от полюса магнита. Пружина используется для замедления поворота
катушки. Расстояние между витками и пружиной пропорционально
напряженности магнитного поля, развиваемого в катушке. Если указатель
добавляется к катушке и за стрелкой ставится шкала, метр
движение создано.

Так как сила поворота этого счетчика зависит от отталкивания магнитных
полей, он будет работать только с постоянным током.Если подключен переменный ток
к движущейся катушке магнитная полярность будет меняться 60 раз в секунду
и чистая сила поворота будет равна нулю. По этой причине вольтметр постоянного тока
будет показывать ноль при подключении к линии переменного тока. Когда этот тип движения
должен использоваться для измерения значений переменного тока, ток должен быть выпрямлен или изменен
в постоянный ток перед подачей на измеритель (рис. 3).

ВОЛЬТМЕТР

Вольтметр предназначен для прямого подключения к источнику
власти. ИНЖИР. 4 показывает вольтметр, используемый для проверки напряжения
аккумулятор.

Обратите внимание, что выводы измерителя подключаются непосредственно к источнику
напряжения. Вольтметр можно подключить непосредственно к источнику питания
потому что он имеет очень высокое сопротивление, подключенное последовательно с измерителем
движение (фиг. 5). Промышленный стандарт для вольтметра — 20000 Ом.
на вольт для постоянного тока и 5000 Ом на вольт для переменного тока.

Предположим, что вольтметр, показанный на фиг.5 — измеритель переменного тока с полной шкалой
диапазон 300 В.

Цепь счетчика (счетчик плюс резистор) должна иметь сопротивление 1,500,000.
Ом (300 В x 5000 Ом на вольт = 1500000 Ом).

ВЫПРЯМИТЕЛЬ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА

РИС. 3 Выпрямитель преобразует переменное напряжение в постоянное.

РИС. 4 Вольтметр подключается непосредственно к источнику питания.

РИС. 5 Резистор подключается последовательно к измерителю.

РАСЧЕТ ЗНАЧЕНИЯ РЕЗИСТОРА

Прежде чем можно будет рассчитать номинал резистора, рабочие характеристики
метра должно быть известно.Предполагается, что счетчику требуется
ток 50 мкА и напряжение 1 В для полного отклонения стрелки.
Они известны как значения полной шкалы измерителя.

Когда измеритель и резистор подключены к источнику напряжения, их
комбинированное падение напряжения должно составлять 300 В. Поскольку счетчик имеет падение напряжения
на 1 В резистор должен иметь падение 299 В. Резистор и измеритель
соединены последовательно друг с другом.

В последовательной цепи ток должен быть одинаковым во всех частях
схема.Если для отклонения счетчика требуется ток 50 мкА
полная шкала, то через резистор должен протекать ток 50 мкА.
это когда он имеет падение напряжения 299 В. Теперь значение сопротивления может
вычислить

РИС. 6 Вольт-Ом-миллиамперметр с многодиапазонным выбором. Triplett Corp.

РИС. 7 Поворотный селекторный переключатель используется для изменения настройки полного диапазона.

МНОГОДИАПАЗОННЫЕ ВОЛЬТМЕТРЫ

Большинство вольтметров являются многодиапазонными вольтметрами, что означает, что они
предназначен для использования одного метра для измерения нескольких диапазонов напряжения.

Например, один метр может иметь селекторный переключатель, разрешающий полную шкалу
диапазоны для выбора.

Эти диапазоны могут быть 3 В полной шкалы, 12 В полной шкалы, 30 В полной шкалы,
Полная шкала 60 В, полная шкала 120 В, полная шкала 300 В и полная шкала 600 В.
Счетчики сделаны с таким количеством шкал, что они будут максимально универсальными.
насколько возможно. Если необходимо проверить напряжение 480 В, счетчик
можно установить на диапазон 600 В. Однако было бы очень трудно
проверьте систему 24 В в диапазоне 600 В. Если счетчик установлен на 30-В
диапазон, легко проверить на напряжение 24 В.

Измеритель, показанный на РИС. 6 имеет многодиапазонный выбор напряжения.

Когда селекторный переключатель этого измерителя повернут, ступени сопротивления
вставляются в цепь для увеличения диапазона или удаляются из цепи
для уменьшения диапазона. Измеритель, показанный на фиг. 7 имеет четыре настройки диапазона
для полного напряжения: 30 В, 60 В, 300 В и 600 В. Обратите внимание, что когда
чем выше выбраны настройки напряжения, тем большее сопротивление вставляется в
схема.

РАСЧЕТ ЗНАЧЕНИЙ РЕЗИСТОРА

Значения четырех резисторов, показанных на фиг. 7 можно определить с помощью
Закон Ома. Предположим, что значения полной шкалы измерителя составляют 50 мкА и
1 В.

Первым шагом является определение номинала резистора R1, который обеспечивает
значение полной шкалы 30 В. Резистор R1, следовательно, должен иметь напряжение
падение 29 В при протекании через него тока 50 мкА.

R = E / I

R = 29/0: 000050

R = 580 кОм = 580 000 Ом

Когда селекторный переключатель переведен во второе положение, цепь счетчика
должно иметь полное падение напряжения 60 В.Движение счетчика и резистор
R1 имеет полное падение напряжения 30 В, поэтому резистор R2 должен иметь напряжение
падение 30 В при протекании через него тока 50 мкА. Это обеспечит
общее падение напряжения 60 В для всей цепи.

R = E / I

R = 30/50 µ (000050A)

R = 600 кОм = 600000 Ом

Когда селекторный переключатель переведен в третье положение, цепь
должно иметь полное падение напряжения 300 В. Резисторы R1 и R2 плюс счетчик
движение имеют суммарное падение напряжения 60 В при номинальном токе.Резистор
Следовательно, R3 должен иметь падение напряжения 240 В при 50 мкА.

R = E / I

R = 240/50 мкА

R = 4: 8 МОм = 4800000 Ом

Когда селекторный переключатель переведен в четвертое положение, цепь
должно иметь полное падение напряжения 600 В при номинальном токе. Поскольку резисторы
R1, R2 и R3 плюс движение измерителя создают падение напряжения 300 В при
номинальный ток, резистор R4 должен иметь падение напряжения 300 В при 50 мкА
тока через него.

R = E / I

R = 300/50 мкА

R = 6 МОм = 6 000 000 Ом

СЧИТЫВАНИЕ СЧЕТЧИКА

Чтобы научиться читать шкалу мультиметра, нужно время
и практика. Большинство людей используют счетчики каждый день, не задумываясь о
Это. Обычный тип счетчика, который ежедневно используется большинством людей, показан на фиг.
Спидометр 8.Itisa аналогичен тем, что видели в автомобилях.

Этот счетчик предназначен для измерения скорости.Он откалиброван в милях на
час. Показанный спидометр имеет значение полной шкалы 80 миль в час. Если указатель
расположен, как показано на фиг. 8, большинство людей сразу поймут, что
скорость автомобильного мобиля — 55 миль в час.

РИС. 8 Спидометр.

РИС. 9 Указатель уровня топлива.

РИС. 9 иллюстрирует еще один распространенный измеритель, используемый большинством людей. Этот метр
измеряет количество топлива в баке автомобиля.

Большинство людей могут взглянуть на указатель и знать, что счетчик показывает
что осталась четверть бака топлива.Теперь предположим, что
резервуар имеет емкость 20 галлонов. Счетчик показывает, что 5 галлонов
топлива остается в баке.

Обучение чтению шкалы мультиметра похоже на обучение чтению.
спидометр или указатель уровня топлива. Шкала измерителя, показанная на фиг. 10 имеет несколько
шкалы, используемые для измерения различных величин и значений. Вершина
шкала измеряет сопротивление или ом. Обратите внимание, что шкала начинается с
слева на бесконечности и заканчивается на нуле справа.

Омметры будут рассмотрены позже в этом разделе.

Вторая шкала обозначена как AC-DC и используется для измерения напряжения. Уведомление
что эта шкала имеет три различных значения полной шкалы. Верхняя шкала
0-300, вторая шкала — 0-60, а третья шкала — 0-12. Масштаб
количество используемых определяется установкой переключателя диапазона. Третий
Набор шкал маркирован усилителями переменного тока. Эта шкала используется с токоизмерительными клещами.
насадка, которую можно использовать с несколькими счетчиками.Последняя шкала обозначена
дБм, который используется для измерения децибел.

РИС. 10 Типичный мультиметр.

ЧТЕНИЕ ВОЛЬТМЕТРА

(слева) РИС. 11 Считывание показаний счетчика. (справа) ФИГ. 12 Считывание показаний счетчика.

Обратите внимание, что на трех шкалах вольтметра используются первичные числа 3, 6,
и 12 и кратны 10 этим числам. Поскольку числа
кратны 10, можно легко умножить или разделить показания на
голову, перемещая десятичную точку.

Помните, что любое число можно умножить на 10, перемещая десятичную дробь.
укажите на одну позицию вправо, и любое число можно разделить на 10, перемещая
десятичная запятая на одно место слева.

Например, если селекторный переключатель был установлен так, чтобы счетчик мог показывать
напряжение полной шкалы 3 В, будет использоваться шкала 300 В, а показания
будет разделен на 100. Показание можно разделить на 100, перемещая
десятичная точка на два разряда слева.На фиг. 11 стрелка указывает
значение 250. Если селекторный переключатель установлен на полную шкалу 3 В, перемещение
десятичная точка, расположенная на два разряда слева, даст значение 2,5 В.
Если селекторный переключатель был установлен на значение полной шкалы 30 В, измеритель
показанный на фиг. 11 будет означать значение 25 В. Это показание получается
разделив шкалу на 10 и переместив десятичную запятую на одну позицию в
оставили.

Теперь предположим, что прибор настроен на значение полной шкалы 600.
В. Указатель на фиг. 12 означает значение 44. Поскольку полная шкала
значение измерителя установлено на 600 В, используйте диапазон 60 В и умножьте
показания счетчика на 10. Путем перемещения десятичной запятой на одну позицию в
правильно, правильное значение будет 440 В.

При считывании показаний счетчика необходимо соблюдать три отдельных шага. Эти шаги
особенно полезны для тех, кто не имеет большого опыта
чтение мультиметра. Шаги:

1.Определите, что показывает глюкометр.
Установлен ли счетчик на считывание значений постоянного напряжения, постоянного тока, переменного напряжения,
Переменный ток или Ом? Невозможно прочитать счетчик, если ты не знаешь
что метр используется для измерения.

2. Определите значение полной шкалы измерителя. Преимущество мультиметра
в том, что он может измерять широкий диапазон значений и количеств. После определения
какое количество метр настроен для измерения, необходимо определить, что
дальность действия измерителя есть. Есть большая разница в чтении, когда
измеритель настроен на отображение значения полной шкалы 600 В и когда оно
установлен на полную шкалу 30 В.

3. Считайте показания счетчика. Последний шаг — определить, что показывает счетчик.
Может понадобиться определить значение хеш-меток на счетчике
лицо для диапазона, на который установлен селекторный переключатель. Если счетчик в
ИНЖИР. 10 установлен для полной шкалы 300 В, каждая метка имеет значение 5 В.

Если значение полной шкалы измерителя составляет 60 вольт, то каждый хэш
Марка имеет значение 1 В.

АМПЕРМЕТР

РИС. 13 Амперметр подключается последовательно к нагрузке.

РИС. 15 Шунт используется для установки значения амперметра.

РИС. 14 Амперметр линейный.

РИС. 16 Амперметрический шунт.

Амперметр, в отличие от вольтметра, представляет собой прибор с очень низким сопротивлением. В
амперметр используется для измерения тока и должен быть подключен последовательно с
нагрузка, позволяющая нагрузке ограничивать ток (фиг.13). Амперметр
имеет типичное сопротивление менее 0,1 Ом. Если этот счетчик подключен
параллельно с источником питания полное сопротивление амперметра равно
Единственное, что нужно ограничить количество тока, протекающего в цепи. Предположить, что
амперметр с сопротивлением 0,1 Ом подключен к сети переменного тока 240 В
линия. Ток в этой цепи будет 2400 А (240 / 0,1 = 2400).
Ослепительная вспышка света приведет к разрушению амперметра.

Амперметры, подключенные непосредственно к цепи, как показано на РИС.13 упоминаются
как линейные амперметры. ИНЖИР. 14 показан амперметр этого типа.

ВЫКЛЮЧАТЕЛИ АММЕТРА

Амперметры постоянного тока

созданы путем подключения общей подвижной катушки типа
метр через шунт. Шунт амперметра — это устройство с низким сопротивлением.
чтобы провести большую часть тока цепи вдали от движения счетчика. С
движение счетчика подключено параллельно шунту, напряжение
падение на шунте — это напряжение, приложенное к измерителю.Самый амперметр
шунты производятся с падением напряжения 50 мВ (милливольт).

Если через шунт подключен датчик на 50 мВ, как показано на РИС.
15, указатель переместится к значению полной шкалы, когда номинальный ток
шунта течет. В показанном примере шунт амперметра рассчитан на
падение на 50 мВ при протекании в цепи тока 10 А.

Так как движение счетчика имеет напряжение полной шкалы 50 мВ, он будет показывать
значение полной шкалы, когда через шунт протекает ток 10 А.Шунт амперметра показан на фиг. 16.

Можно приобрести шунты

для амперметров для индикации различных значений. Если то же самое
Перемещение на 50 мВ подключается через шунт, рассчитанный на падение 50 мВ при
100 А тока через него, счетчик теперь будет иметь полную шкалу
номинал 100 А.

Сопротивление шунта амперметра можно рассчитать по закону Ома. В
сопротивление шунта, рассчитанного на падение напряжения 50 мВ при 100
Ток, протекающий через него, составляет:

R = E / I

R = 0: 050 100 R = 0: 0005 Ом или 0: 5 мОм

РИС.17 Общий ток делится между счетчиком и шунтом. ИНЖИР. 18
Трансформатор тока используется для изменения диапазона амперметра переменного тока.

В этой задаче не учитываются электрические параметры
метр движения. Причина в том, что количество тока, необходимое для
движение счетчика настолько мало по сравнению со схемой 100-А
ток, который не может существенно повлиять на значение сопротивления
шунта. Однако при вычислении значения для слаботочного шунта
значения счетчика должны быть приняты во внимание.Например, предположим
счетчик имеет падение напряжения 50 мВ (0,050 В) и требует тока
1 мА (0,001 А) для отклонения полной шкалы измерителя. Используя закон Ома, это
можно найти, что измеритель имеет внутреннее сопротивление 50 Ом (0,050 / 0,001 = 50).
Теперь предположим, что необходимо построить шунт, который позволит измерителю
чтобы иметь значение полной шкалы 10 мА. Если через
цепь и 1 мА должны протекать через счетчик, затем 9 мА должны проходить через
шунт (РИС.17). Поскольку на шунте должно быть падение напряжения 50 мВ
когда через него протекает ток 9 мА, его сопротивление должно быть 5,555
Ом (0,050 / 0,009 = 5,555).

АМПЕРМЕТРЫ ПЕРЕМЕННОГО ТОКА

Шунты могут использоваться с амперметрами переменного тока для увеличения их диапазона, но не могут
использоваться для уменьшения их диапазона. В большинстве амперметров переменного тока используется трансформатор тока.
вместо шунтов для изменения значений шкалы. Этот тип амперметра показан
на фиг. 18. Первичная обмотка трансформатора соединена последовательно с
нагрузка, а амперметр подключается к вторичной обмотке трансформатора. Обратите внимание, что диапазон измерителя изменяется путем выбора различных кранов.
на вторичной обмотке трансформатора тока. Различные нажатия на
трансформатор обеспечивает различное соотношение витков между первичной и вторичной обмотками
трансформатора. Соотношение витков — это отношение количества витков
провода в первичной обмотке по сравнению с количеством витков провода в
вторичный.

РАСЧЕТ ОБОРОТОВ

В этом примере предполагается, что движение счетчика переменного тока требует
ток 100 мА для полного отклонения шкалы счетчика.Также предполагается
что первичная обмотка трансформатора тока содержит 5 витков провода. А
трансформатор будет спроектирован так, чтобы обеспечивать показания тока полной шкалы
1 A, 5 A и 10 A. Чтобы определить количество витков, необходимое во вторичной обмотке
обмотки можно использовать следующую формулу.

Np Ns = Is Ip

… где Np = количество витков провода в первичной обмотке Ns = количество витков
провода во вторичной обмотке Ip = ток первичной обмотки Is = ток
вторичный Количество витков провода во вторичной обмотке для получения полного
Значение тока шкалы 1 А можно рассчитать следующим образом:

5 нс = 0: 1 1

Перекрестное умножение используется для решения задачи. Перекрестное умножение
достигается умножением нижней половины уравнения на один
сторона знака равенства в верхней половине уравнения с другой стороны
знака равенства.

0: 1 нс = 5 нс = 50

Вторичная обмотка трансформатора должна содержать 50 витков провода.
если амперметр должен показывать показания полной шкалы при токе 1 А
протекает через первичную обмотку.

Число витков вторичной обмотки можно найти для других значений первичной обмотки.
ток точно так же.

5 нс = 0: 1 5

0: 1Ns = 25 Ns = 250 витков 5 Ns = 0: 1 10

0: 1Ns = 50 Ns = 500 витков

ТРАНСФОРМАТОРЫ ТОКА (ТТ)

Когда необходимо измерить большой ток переменного тока, другой тип
трансформатора тока подключен к линии электропередачи. Эти трансформаторы
иметь отношения от 200: 5 до нескольких тысяч
до пяти. Эти трансформаторы тока, обычно упоминаемые в промышленности
как трансформаторы тока, имеют стандартный номинальный вторичный ток 5 А переменного тока.

Они предназначены для работы с амперметром переменного тока на 5 А, подключенным напрямую.
к их вторичной обмотке, что вызывает короткое замыкание. ТТ разработаны
работать с закороченной вторичной обмоткой. Вторичная обмотка
ТТ никогда не следует открывать, когда на первичную обмотку подано питание.
Это приведет к тому, что трансформатор произведет повышение напряжения, которое может
быть достаточно высоким, чтобы убить любого, кто соприкоснется с ним.

Трансформатор тока — это в основном тороидальный трансформатор.Тороидальный трансформатор
выполнен с полым сердечником, похожим на бублик (фиг. 19).

При использовании трансформаторов тока основная линия электропередачи проходит через
отверстие в трансформаторе (фиг. 20). Линия электропередачи действует как первичная
трансформатора и считается равным 1 витку.

РИС. 19 Тороидальный трансформатор тока. ПЛОЩАДЬ D КОМПАНИЯ.

ГЕНЕРАТОР 5 ТРАНСФОРМАТОР ТОКА ПЕРЕМЕННОГО ТОКА НАГРУЗКИ ДЕЙСТВУЕТ В КАЧЕСТВЕ ПЕРВИЧНОЙ
ЗАВОД 1 ОБОРОТА.

РИС. 20 Тороидальный трансформатор, используемый для изменения масштабного коэффициента амперметра переменного тока.

Коэффициент трансформации трансформатора можно изменить, замкнув цепь питания.
провод через отверстие в трансформаторе для создания первичной обмотки
более 1 оборота. Например, предположим, что трансформатор тока имеет коэффициент
из 600: 5. Если основной провод питания вставлен через отверстие, он
потребуется ток 600 А для полного отклонения счетчика.Если
первичный силовой провод обвивается петлей и вставляется через окно
во второй раз первичная обмотка теперь содержит 2 витка провода вместо 1 (
ИНЖИР. 21). Теперь требуется 300 А тока в первичной обмотке, чтобы отклонить
полная шкала измерителя. Если первичный провод пропущен через отверстие
в третий раз потребуется всего 200 А тока, чтобы отклонить
полная шкала метра.

РИС. 21 Первичный проводник проходит через ТТ, образуя второй
поворот, который меняет соотношение.

АМПЕРМЕТРЫ С ЗАЖИМОМ

Многие электрики используют амперметр переменного тока клещевого типа (РИС. 22). В
челюсть счетчика зажимается вокруг одного из проводников питания
к нагрузке (фиг. 23). Счетчик зажат только вокруг одной из линий.
Если он зажат более чем на одной линии, магнитные поля проводов
компенсируют друг друга, и счетчик показывает ноль.

Токоизмерительные клещи также используют для работы трансформатор тока.Челюсть
Измеритель является частью основного материала трансформатора. Когда
счетчик соединен вокруг токоведущего провода, изменяющийся магнитный
поле, создаваемое переменным током, индуцирует напряжение в переходном токе.
бывший. Сила и частота магнитного поля определяют
величина напряжения, наведенного в трансформаторе тока. Потому что 60 Гц
стандартная частота по всей стране, величина наведенного напряжения
пропорциональна силе магнитного поля.

РИС. 22 (A) Токоизмерительные клещи аналогового типа с вертикальной шкалой. (B) Аналоговый
Тип клещевой амперметр с плоской шкалой. (C) Амперметр с цифровым
шкала. Инструмент Amprobe.

РИС. 23 Клещи-клещи подключаются только к одному проводнику.

РИС. 24 Обмотка проводника вокруг зажима амперметра изменяет
соотношение.

РИС. 25 DC-AC клещевой амперметр. Инструмент Amprobe.

Токоизмерительным клещам можно задать различные настройки диапазона, изменяя
коэффициент трансформации вторичной обмотки трансформатора так же, как и на
линейный амперметр.Первичная обмотка трансформатора — это проводник вокруг
к которому подключается подвижная челюсть. Если амперметр подключен к
один провод, у первичной обмотки один виток провода по сравнению с витками
вторичный. Передаточное число можно изменить так же, как передаточное отношение
КТ изменен. Если 2 витка проволоки намотаны на зажим
Амперметр (РИС. 24), первичная обмотка теперь содержит 2 витка вместо
1, а коэффициент трансформации трансформатора изменяется.Амперметр будет
теперь укажите удвоенное количество тока в цепи. Чтение на
шкалу счетчика необходимо разделить на 2, чтобы получить правильный
чтение. Возможность изменения отношения оборотов токоизмерительных клещей может
быть полезным для измерения малых токов. Изменение передаточного числа не ограничено
обернуть 2 витка провода вокруг губки амперметра. Любое количество
витки можно намотать на губку амперметра, и показания будут
делиться на это число.

АМПЕРМЕТРЫ ПЕРЕМЕННОГО ТОКА DC-AC

Большинство клещей с возможностью измерения как постоянного, так и переменного тока.
ток не работает по принципу трансформатора тока.

Трансформаторы тока зависят от индукции, что означает, что ток
линия должна периодически менять направление, чтобы обеспечить изменение магнитного
полярность поля. Это постоянное изменение напряженности и направления поля.
что позволяет трансформатору тока работать.Сила тока в цепи постоянного тока
однонаправлен и не меняет полярность, что не позволило бы
трансформатор тока для работы.

ПОЛУПРОВОДНИК ГЕНЕРАТОРА ТОКА

ВОЛЬТМЕТР НУЛЕВОГО ЦЕНТРА:

РИС. 26 Базовый генератор Холла.

ТЕКУЩИЙ ПУТЬ ИЗМЕНЕН.

НАПРЯЖЕНИЕ В ГЕНЕРАТОРЕ.

МАГНИТ

0 S ТОК ГЕНЕРАТОР

РИС.27 Наличие магнитного поля вызывает
генератор Холла для выработки напряжения.

ГЕНЕРАТОР ТОКА НАПРАВЛЕНИЕ ИЗМЕНЕНИЙ ТОКА ИЗ-ЗА ИЗМЕНЕНИЯ МАГНИТА
ПОЛЯРНОСТЬ.

ПОЛЯРНОСТЬ ИЗМЕНЕНИЯ НАПРЯЖЕНИЯ.

МАГНИТ

0 н.

РИС. 28 При изменении полярности магнитного поля полярность
изменения напряжения.

Клещи

DC-AC (РИС.25) используют эффект Холла в качестве основного принципа.
операции.

Эффект Холла был открыт Эдвардом Х. Холлом в Университете Джона Хопкинса.
в 1879 году. Изначально Холл использовал кусок чистого золота для изготовления Зала
эффект, но сегодня используется полупроводниковый материал, потому что он лучше
эксплуатационные характеристики и дешевле. Устройство часто называют
как генератор Холла. ИНЖИР. 26 иллюстрирует принцип действия
генератор Холла. Генератор постоянного тока обеспечивает непрерывное
ток на полупроводниковый чип.Провода вольтметра с нулевым центром
соединены с противоположных сторон микросхемы. Пока текущий
протекает через центр полупроводникового чипа, нет разности потенциалов
или напряжение на микросхеме.

Если магнитное поле приближается к микросхеме (рис. 27), путь электронов
искажается, и ток больше не течет через центр
чип. По бокам микросхемы создается напряжение. Напряжение
пропорциональна величине текущего потока и величине тока
искажение. Поскольку ток остается постоянным, а величина искажения
пропорционально силе магнитного поля, создаваемое напряжение
поперек чипа пропорционален силе магнитного поля.

Если полярность магнитного поля была изменена на противоположную (РИС. 28), ток
путь будет искажен в противоположном направлении, создавая напряжение
противоположной полярности. Обратите внимание, что генератор Холла вырабатывает напряжение
в присутствии магнитного поля.Не имеет значения,
поле движется или неподвижно. Следовательно, эффект Холла можно использовать.
для измерения постоянного или переменного тока.

РИС. 29 Омметр базовой серии.

РИС. 30 Установка омметра на ноль.

РИС. 31 Считывание омметра.

ОММЕТР

Омметр используется для измерения сопротивления. Общий ВОМ (вольт-ом-миллиамперметр)
содержит омметр.Омметр имеет единственную шкалу на ВОМ, которая
нелинейный. Числа шкалы увеличиваются в значении по мере продвижения справа
налево. Существует два основных типа аналоговых омметров: серийные и
шунт. Омметр серии используется для измерения высоких значений сопротивления,
а шунтирующий тип используется для измерения низких значений сопротивления. Несмотря на
используемого типа, счетчик должен иметь собственный источник питания для измерения
сопротивление. Питание обеспечивается батареями, расположенными внутри прибора.

СЕРИЯ ОММЕТР

Схема омметра базовой серии показана на фиг. 29. Предполагается
что движение счетчика имеет сопротивление 1000 Ом и требует тока
50 мкА для полного отклонения шкалы измерителя.

Источником питания будет батарея 3 В. R1, постоянный резистор номиналом
54 кОм соединен последовательно с движением счетчика, а R2 — переменным
резистор номиналом 10 кОм, включен последовательно с измерителем
и R1.Эти значения сопротивления были выбраны для обеспечения достаточного
сопротивление в цепи для ограничения тока, протекающего через движение счетчика
до 50 мкА. Если для вычисления необходимого сопротивления используется закон Ома (3 В / 0,000050
A = 60,000 O), будет видно, что необходимо значение 60 кОм. Эта схема
содержит всего 65 000 Ом (1000 [метр] + 54 000 + 10 000). Схема
сопротивление можно изменить, установив переменный резистор на значение
всего лишь 55000 Ом, чтобы компенсировать износ батареи по мере ее старения и
становится слабее.

Когда необходимо измерить сопротивление, сначала необходимо обнулить счетчик. Этот
выполняется с помощью регулятора регулировки сопротивления, переменный резистор расположен на
передняя часть счетчика. Для обнуления счетчика подключите провода (РИС.29).
и поверните ручку регулировки сопротивления до тех пор, пока измеритель не покажет ноль на дальнем конце.
правый конец шкалы (фиг. 30). Когда выводы разделены, счетчик
снова будет указывать сопротивление бесконечности в левой части шкалы.
Когда провода соединены через сопротивление, счетчик снова
подниматься по шкале. Поскольку сопротивление было добавлено к цепи, меньше чем
Пройдет ток 50 мкА, и измеритель покажет какое-то значение, другое
чем ноль. ИНЖИР. 31 показывает измеритель, показывающий сопротивление 2,5 Ом, при условии, что
настройка диапазона — Rx1.

Омметры

могут иметь различные настройки диапазона, такие как Rx1, Rx100, Rx1000,
или Rx10 000. Эти разные шкалы можно получить, добавляя разные
значения сопротивления в цепи счетчика и обнуление счетчика.При изменении шкалы омметр всегда следует заново настраивать на ноль.
При настройке R_1 сопротивление измеряется сразу после сопротивления.
шкала, расположенная вверху счетчика. Если диапазон установлен на Rx1000,
однако показание следует умножить на 1000. Показание омметра показано
на фиг. 31 означало бы сопротивление 2500 Ом, если бы диапазон
был установлен для Rx1000. Обратите внимание, что шкала омметра считывается в обратном направлении от
другие весы.Ноль сопротивления находится в крайней правой части шкалы,
а максимальное сопротивление расположено в дальнем левом углу. Обычно требуется
немного времени и практики, чтобы правильно считать омметр.

== ЦИФРОВЫЕ СЧЕТЧИКИ ==

ЦИФРОВЫЕ ОММЕТРЫ

РИС. 32, генератор постоянного тока подает известный ток
к резистору, Rx. Предполагается, что количество подаваемого тока
составляет…

Цифровые омметры

отображают сопротивление в цифрах, а не в
метровое движение.При использовании цифрового омметра необходимо следить за тем, чтобы
индикация шкалы на счетчике. Например, большинство цифровых измерителей
Отобразите K на шкале для обозначения киломов или M для обозначения мегомов
(килограмм означает 1000, а мега означает 1000000). Если измеритель показывает сопротивление
0,200 К, значит 0,200×1000, или 200 Ом. Если счетчик показывает 1,65 м,
это означает 1,65×1,000,000, или 1,650,000 Ом.

Внешний вид — не единственное отличие аналогового омметра от цифрового.Другой их принцип работы. Аналоговые счетчики работают путем измерения
величина изменения тока в цепи при неизвестном значении сопротивления
добавлен. Цифровые омметры измеряют сопротивление, измеряя величину
падения напряжения на неизвестном сопротивлении. В схеме, показанной в 1
мА. Падение напряжения на резисторе пропорционально сопротивлению
резистора и величины протекающего тока. Например, предположим, что
номинал неизвестного резистора 4700 Ом.Вольтметр покажет
падение 4,7 В при токе 1 мА, протекающем через резистор. Масштаб
коэффициент омметра можно изменить, изменив величину тока
протекать через резистор. Цифровые омметры обычно показывают точность
около 1%.

Омметр, цифровой или аналоговый, никогда нельзя подключать к
цепь при включении питания. Поскольку омметр использует собственный внутренний
источник питания, он имеет очень низкое рабочее напряжение.Подключение счетчика
к источнику питания, когда он установлен в положение Ом, вероятно, повредит или разрушит
метр.

ЦИФРОВЫЕ МУЛЬТИМЕТРЫ

РИС. 33 Цифровой мультиметр. Инструмент Amprobe.

Цифровые мультиметры

становятся все более популярными в последние несколько
годы. Наиболее очевидное различие между цифровыми и аналоговыми измерителями
заключается в том, что цифровые счетчики отображают свои показания дискретными цифрами вместо
с указателем и шкалой.Цифровой мультиметр показан на фиг. 33.
Некоторые цифровые измерители имеют переключатель диапазона, аналогичный используемому переключателю диапазона.
с аналоговыми счетчиками. Этот переключатель устанавливает значение полного диапазона измерителя.
Многие цифровые счетчики имеют диапазон значений напряжения от 200 мВ до 2000 В.
Нижние диапазоны используются для точности.

Например, предположим, что необходимо измерить напряжение 16 В.
измеритель сможет производить более точные измерения, если его установить на
Диапазон 20 В, чем в диапазоне 2000 В.

Некоторые цифровые измерители не имеют регулятора диапазона. Эти метры
известны как измерители с автоматическим выбором диапазона. У них есть переключатель управления функциями, который
позволяет выбрать электрическую величину для измерения, например, переменный ток
вольт, постоянный ток, вольт, ом и так далее. Когда измерительные щупы подключены к
объект, который нужно проверить, измеритель автоматически выбирает правильный диапазон
и отображает значение.

Аналоговые измерители изменяют значение шкалы, добавляя или удаляя сопротивление из
схема счетчика (РИС.7). Типичное сопротивление аналогового измерителя
составляет 20 000 Ом на вольт для постоянного тока и 5000 Ом на вольт для переменного тока. Если счетчик
установлен на значение полной шкалы 60 В, сопротивление будет 1,2 МОм.
соединены последовательно с измерителем, если он используется для измерения постоянного тока (60×20,000 = 1,200,000)
и 300 кОм, если он измеряет переменный ток (60×5000 = 300000). Импеданс
измеритель не вызывает особого беспокойства, если он используется для измерения подключенных цепей.
к источнику сильного тока. Например, предположим, что напряжение панели 480 В
должен измеряться мультиметром с сопротивлением 5000 Ом на
вольт.Если счетчик настроен на диапазон 600 В, подключенное сопротивление
последовательно со счетчиком 3 МО (600х5000 = 3 000 000). Это сопротивление
позволит току 160 мкА протекать в цепи счетчика (480 / 3,000,000 = 0,000160).
Этого тока 160 мкА недостаточно, чтобы повлиять на тестируемую цепь.

Теперь предположим, что этот измеритель будет использоваться для проверки цепи 24 В, которая
ток 100 мкА. Если используется диапазон 60 В, цепь счетчика
содержит сопротивление 300 кОм (60×5000 = 300000).Следовательно, текущий
80 мкА будет течь, когда счетчик подключен к цепи (24 / 300,000 = 0,000080).

Подключение счетчика к цепи изменило всю схему
операция. Это явление известно как эффект нагрузки.

Цифровые счетчики не имеют эффекта нагрузки.

Большинство цифровых измерителей имеют входное сопротивление около 10 МОм на всех диапазонах.
Входное сопротивление — это омическое значение, используемое для ограничения протекания тока.
через метр.Этот импеданс достигается за счет использования полевого эффекта.
транзисторы (полевые транзисторы) и схему делителя напряжения. Простая схема для
такая схема показана на фиг. 34. Обратите внимание, что вход измерителя подключен
через 10 МОм сопротивления независимо от настройки диапазона измерителя.

Если этот измеритель используется для измерения напряжения цепи 24 В, ток
2,4 мкА будет проходить через счетчик. Этого тока недостаточно, чтобы расстроить
остальная часть схемы, и измерения напряжения могут быть выполнены точно.

РИС. 34 Цифровой вольтметр.

РИС. 35 Дисплей показывает напряжение 1,347 милливольта.

РИС. 36 Дисплей показывает ток 26,41 мкА.

ЧТЕНИЕ ЦИФРОВОГО СЧЕТЧИКА

Казалось бы, считывание показаний цифрового счетчика было бы простым делом
глядя на числа на дисплее. Однако это может быть не так.
Показания на дисплее цифровых измерителей с автоматическим выбором диапазона, например,
может представлять любое значение от Ом до мегаом или вольт до милливольт.Эти
счетчики обычно отображают обозначения рядом с числовыми цифрами, чтобы указать
шкала метра. ИНЖИР. 35 иллюстрирует отображение типичного цифрового измерителя.

На нем показаны числа 1,347 с обозначениями рядом с числами в мВ, или
милливольт. Фактическое показание счетчика составляет 1,347 милливольт или 0,001347 вольт.

Дисплей на фиг. 36 показывает ток 26,41 мкА. Символ µ
означает микро или одну миллионную, а A означает ампер. Счетчик показывает
ток 26.41 микроампер или 0,00002641 ампер. Это очень важно
обращать внимание на условные обозначения, следующие за цифрами на дисплее
цифрового счетчика.

РИС. 37 Низкоомный тестер напряжения. К ЗОНДАМ ПЛУНЖЕРНАЯ ПРУЖИНА

РИС. 38 Пути заземления с высоким импедансом могут привести к ошибочным показаниям напряжения.
ВОЛЬТМЕТР; НАГРУЗОЧНЫЙ ТРАНСФОРМАТОР; ЗАЗЕМЛЕННЫЙ ОБЪЕКТ

ТЕСТЕР НИЗКОИМПЕДАНСНОГО НАПРЯЖЕНИЯ

РИС.39 Тестер напряжения Виггинса (квадрат D).

Другое устройство, используемое для проверки напряжения, часто называют напряжением.
тестер. Это устройство измеряет напряжение, но не содержит счетчика.
движение или цифровой дисплей. Он содержит катушку и плунжер.

Катушка создает магнитное поле, пропорциональное величине
напряжения, к которому подключена катушка тестера. Чем выше
напряжение, тем сильнее становится магнитное поле. Плунжер должен преодолеть
сила пружины, когда она втягивается в спираль (РИС.37). Поршень
действует как указатель, чтобы указать величину напряжения, до которого тестер
подключен. Тестер имеет импеданс около 5000 Ом и
обычно может использоваться для измерения напряжений до 600 В. Низкоомный
измеритель напряжения имеет очень большой ток потребления по сравнению с другими типами
вольтметров и никогда не должны использоваться для проверки цепей малой мощности.

Относительно высокое потребление тока тестером напряжения может быть преимуществом.
однако при тестировании определенных типов цепей, поскольку они не подвержены
давать ложные показания напряжения, вызванные заземлением с высоким сопротивлением
цепи или напряжения обратной связи, которые влияют на другие типы вольтметров.Пример
это преимущество показано на фиг. 38.

Трансформатор используется для питания нагрузки.

Обратите внимание, что ни выходная сторона трансформатора, ни нагрузка не
подключен к земле. Если вольтметр с высоким сопротивлением измеряет между одним
сторону трансформатора и точку заземления, это, скорее всего, укажет
некоторое количество напряжения.

Это потому, что земля может действовать как большой конденсатор и может допускать малую
количество тока, протекающего через цепь, создаваемую счетчиком.Этот
путь заземления с высоким импедансом может выдерживать ток всего несколько микроампер
расход, но этого достаточно, чтобы управлять движением счетчика. Если тестер напряжения
делает то же измерение, он не покажет напряжение, потому что не может
тока, достаточного для притяжения поршня. Показан тестер напряжения
на фиг. 39.

РЕЗЮМЕ

• Механизм счетчика типа d’Arsonval основан на принципе, что
как магнитные поля отталкиваются.

• Механизм d’Arsonval работает только от постоянного тока.

• Вольтметры имеют высокое сопротивление и предназначены для прямого подключения.
через линию электропередачи.

• Шаги для снятия показаний счетчика: A. Определите, какое количество счетчик
настроен на измерение. B. Определите значение полного диапазона измерителя. C. Читать
метр.

• Амперметры имеют низкое сопротивление и должны подключаться последовательно с
нагрузка для ограничения протекания тока.

• Шунты используются для изменения значения амперметров постоянного тока.

• Амперметры переменного тока используют трансформатор тока для изменения настройки диапазона.

• Накладные амперметры измеряют протекание тока путем измерения силы
магнитного поля вокруг проводника.

• Омметры используются для измерения сопротивления в цепи.

• Омметры содержат внутренний источник питания, как правило, батареи.

• Омметры нельзя подключать к цепи, к которой подключено питание.
к нему.

• Цифровые мультиметры отображают свое значение цифрами вместо метра.
движение.

• Цифровые мультиметры обычно имеют входное сопротивление 10 МОм на
все диапазоны.

• Цифровые омметры измеряют сопротивление, измеряя падение напряжения на
неизвестный резистор, когда через него протекает известный ток.

• Измерители напряжения с низким импедансом не чувствительны к индикации напряжения.
вызвано заземлением с высоким сопротивлением или обратной связью.

ВИКТОРИНА:

1. Чему пропорциональна сила поворота движения измерителя д’Арсонваля?

2. Какое напряжение должно быть подключено к движению счетчика d’Arsonval?

3. Вольтметр постоянного тока имеет сопротивление 20 000 Ом на вольт. Что
сопротивление счетчика, если переключатель выбора диапазона установлен на 250 В.
классифицировать?

4. Для чего нужен шунт амперметра?

5. Как включить в цепь амперметр?

6.Как подключить вольтметр в цепь?

7. Шунт амперметра имеет падение напряжения 50 мВ при токе 50 А.
через это. Какое сопротивление шунта?

8. Какой тип счетчика содержит отдельный источник питания?

НЕКОТОРЫЕ ПРОБЛЕМЫ ПРАКТИКИ

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

РИС. 40 — Многодиапазонный вольтметр работает путем подключения разных
значения сопротивления последовательно с движением счетчика.

1. Движение измерителя d’Arsonval имеет значение тока полной шкалы 100 мкА.
(0,000100 А) и сопротивление 5 кОм (5000 Ом). Резистор какого размера должен
должны быть размещены последовательно с этим измерителем, чтобы он мог показывать полное напряжение 10 В
шкала?

2. Движение счетчика, описанное в вопросе 1, должно использоваться для построения
многодиапазонный вольтметр. Счетчик должен иметь диапазоны напряжения 15 В, 60
V, 150 В и 300 В (РИС. 40). Найдите номиналы резисторов R1, R2, R3,
и R4.

3. Движение счетчика имеет значение полной шкалы 500 мкА (0,000500 А) и
50 мВ (0,050 В). К счетчику должен быть подключен шунт, который это позволяет.
чтобы иметь значение тока полной шкалы 2 А. Какое сопротивление
шунт?

4. Цифровой вольтметр показывает напряжение 2,5 В при токе 10 мкА.
протекает через резистор.

Какое сопротивление резистора?

ПРАКТИЧЕСКИЕ ПРИМЕНЕНИЯ

1.Вы работаете на промышленном предприятии. У вас есть мультиметр с
следующие диапазоны напряжения: 30, 60 и 150. Измеритель сообщает, что
имеет сопротивление 5000 Ом / В. Вам нужно измерить цепь, имеющую
напряжение 277 В. Сколько сопротивления следует добавить последовательно с
метр, чтобы диапазон 30 В имел значение полной шкалы 300 В?

Омметр: что это? (Серийные, многодиапазонные и шунтирующие омметры)

Что такое омметр?

Омметр (также известный как омметр ) — это прибор, который измеряет электрическое сопротивление материала (сопротивление — это мера сопротивления потоку электрического тока).Микроомметры (микроомметр или микромметр) и миллиомметры измеряют низкое сопротивление, а мегомметры (устройство, зарегистрированное компанией Megger) измеряют большие значения сопротивления.

Каждое устройство имеет электрическое сопротивление. Он может быть большим или маленьким, и он увеличивается с температурой для проводников и уменьшается с температурой для полупроводников.

Существует много типов омметров . Три наиболее распространенных омметра:

  1. Омметр серии.
  2. Шунтирующий омметр.
  3. Омметр многодиапазонный.

Принцип работы омметра

Прибор подключен к батарее, последовательному регулируемому резистору и прибору, который выдает показания. Измеряемое сопротивление подключается к клемме ob. Когда цепь замыкается путем подключения выходного сопротивления, в цепи течет ток и измеряется отклонение.

Когда измеряемое сопротивление очень велико, тогда ток в цепи будет очень малым, и показания этого прибора считаются максимальным измеряемым сопротивлением.
Когда измеряемое сопротивление равно нулю, показания прибора устанавливаются в нулевое положение, что дает нулевое сопротивление.

Механизм D’Arsonval

Этот тип механизма используется в измерительных приборах постоянного тока. Главный принцип в этих типах инструментов заключается в том, что когда катушка с током помещается в магнитное поле, она ощущает силу, которая может отклонить стрелку измерителя, и мы получаем показания в инструменте.

Этот тип прибора состоит из постоянного магнита и катушки, по которой проходит ток, и помещенной между ними.Катушка может иметь прямоугольную или круглую форму. Железный сердечник используется для создания потока с низким сопротивлением, поэтому он создает магнитное поле высокой интенсивности.

Из-за сильных магнитных полей создаваемый отклоняющий момент имеет большое значение, из-за чего повышается чувствительность измерителя. Введенный ток исходит от двух регулирующих пружин, одной на верхней стороне, а другой — на нижней.

Если направление тока в приборах этих типов меняется на противоположное, то направление крутящего момента также будет обратным, поэтому эти типы приборов применимы только для измерений постоянного тока. Отклоняющий момент прямо пропорционален углу отклонения, поэтому у этих типов инструментов есть линейная шкала.

Чтобы ограничить отклонение указателя, мы должны использовать демпфирование, которое обеспечивает равную и противоположную силу отклоняющему моменту, и, следовательно, указатель останавливается на определенном значении.
Индикация размножения дается зеркалом, в котором луч света отражается на шкале и, следовательно, можно измерить отклонение.

Есть много преимуществ, благодаря которым мы используем инструмент типа Д’Арсонваль.Они-

  1. Имеют единый масштаб.
  2. Эффективное демпфирование вихревых токов.
  3. Низкое энергопотребление.
  4. Без потерь на гистерезис.
  5. На них не действуют блуждающие поля.

Благодаря этим преимуществам мы можем использовать этот тип прибора. Однако они страдают такими недостатками, как:

  1. Он не может использоваться в системах переменного тока (только постоянный ток)
  2. Дороже по сравнению с приборами MI.
  3. Из-за старения пружин может возникнуть ошибка, из-за которой мы не сможем получить точные результаты.

Однако в случае измерения сопротивления мы выбираем измерение постоянного тока из-за преимуществ, предлагаемых приборами PMMC, и мы умножаем это сопротивление на 1,6, чтобы определить сопротивление переменному току, поэтому эти приборы широко используются из-за своих преимуществ. Его недостатки преобладают над преимуществами, поэтому они используются.

Омметр серийного типа

Омметр серийного типа состоит из токоограничивающего резистора R 1 , резистора регулировки нуля R 2 , источника ЭДС E, внутреннего сопротивления механизма Д’Арсонваля R м и сопротивление, которое необходимо измерить R.
Когда сопротивление не подлежит измерению, ток, потребляемый цепью, будет максимальным, и измеритель покажет отклонение.

Регулируя R 2 , счетчик настраивается на значение тока полной шкалы, поскольку в это время сопротивление будет равно нулю. Индикация совпадающего указателя помечается как ноль. Опять же, когда клемма AB разомкнута, она обеспечивает очень высокое сопротивление, и, следовательно, через цепь будет течь почти нулевой ток. В этом случае отклонение стрелки равно нулю, что обозначено как очень высокое значение для измерения сопротивления.

Таким образом, отмечается сопротивление между нулями и очень большим значением, и, следовательно, его можно измерить. Таким образом, когда необходимо измерить сопротивление, текущее значение будет несколько меньше максимального, и будет записано отклонение, и, соответственно, будет измерено сопротивление.

Этот метод хорош, но он обладает определенными ограничениями, такими как уменьшение потенциала батареи при его использовании, поэтому необходимо выполнять настройку для каждого использования. Измеритель может не показывать ноль, когда клеммы закорочены, могут возникнуть проблемы такого типа, которым противодействует регулируемое сопротивление, подключенное последовательно с батареей.

Омметр шунтового типа

В измерителях этого типа есть батарейный источник питания, и регулируемый резистор подключен последовательно с источником. Мы подключили измеритель параллельно к измеряемому сопротивлению. Есть переключатель, с помощью которого мы можем включить или выключить цепь.

Переключатель разомкнут, когда он не используется. Когда измеряемое сопротивление равно нулю, клеммы A и F закорочены, поэтому ток через измеритель будет равен нулю.Нулевое положение измерителя означает, что сопротивление равно нулю.

Когда подключенное сопротивление очень велико, то через клемму AF будет течь небольшой ток, и, следовательно, ток полной шкалы может протекать через измеритель путем регулировки последовательного сопротивления, подключенного к батарее.

Итак, при полном отклонении измеряется очень высокое сопротивление. Когда измеряемое сопротивление подключено между A и F, стрелка показывает отклонение, по которому мы можем измерить значения сопротивления.

В этом случае может возникнуть проблема с аккумулятором, которую можно устранить, отрегулировав сопротивление. Из-за многократного использования счетчик может иметь некоторую ошибку.

Многодиапазонный омметр

Этот прибор обеспечивает показания в очень широком диапазоне. В этом случае мы должны выбрать переключатель диапазонов в соответствии с нашими требованиями. Предусмотрен регулятор, позволяющий установить нулевое начальное значение.

Сопротивление, которое необходимо измерить, подключается параллельно измерителю.Измеритель настроен так, что он показывает отклонение на полную шкалу, когда клеммы, к которым подключено сопротивление, находятся в полном диапазоне через переключатель диапазонов.

Когда сопротивление равно нулю или короткое замыкание, через счетчик не течет ток и, следовательно, нет отклонения. Предположим, нам нужно измерить сопротивление менее 1 Ом, затем сначала выбирается переключатель диапазонов в диапазоне 1 Ом.

Затем это сопротивление подключается параллельно и отмечается соответствующее отклонение счетчика.
